UE4 物理系统的调试

Question

说明

本文主要目的在于总结、记录和分享对 UE4 的物理进行调试的方法。
本文不涉及对 UE4 物理系统原理机制的探讨分析，有兴趣者可参阅基于 PhysX 的 UE4 物理系统原理机制源码剖析。
本文大部分内容原则上仅适用于 UE4 ，因为 UE5 已经废弃了 PhysX，改用 Chaos 。

源码调试

说明

PhysX 库的 PhysXLibraryMode 必须跟 UE 引擎的 UnrealTargetConfiguration 匹配，否则可能无法正常命中断点。

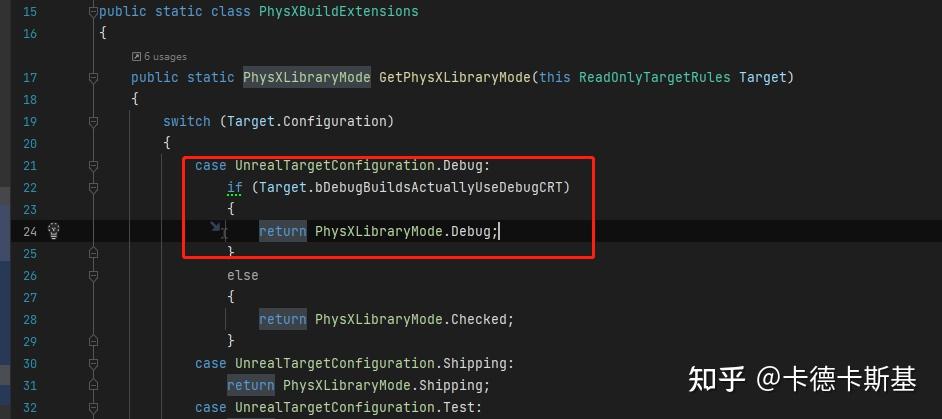

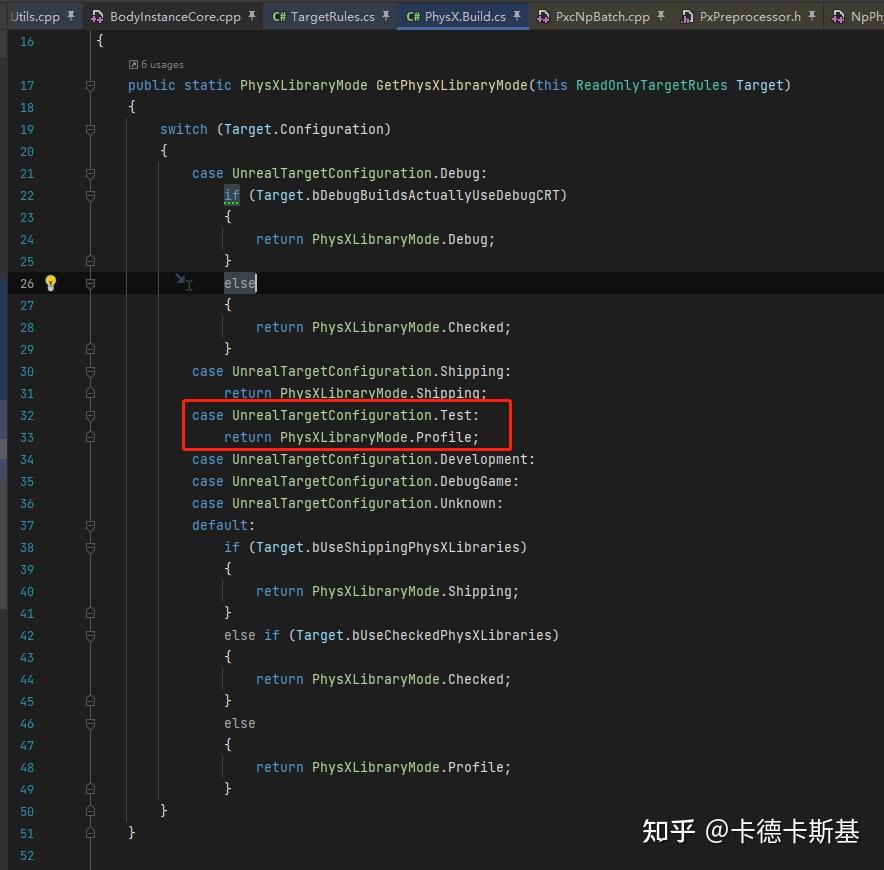

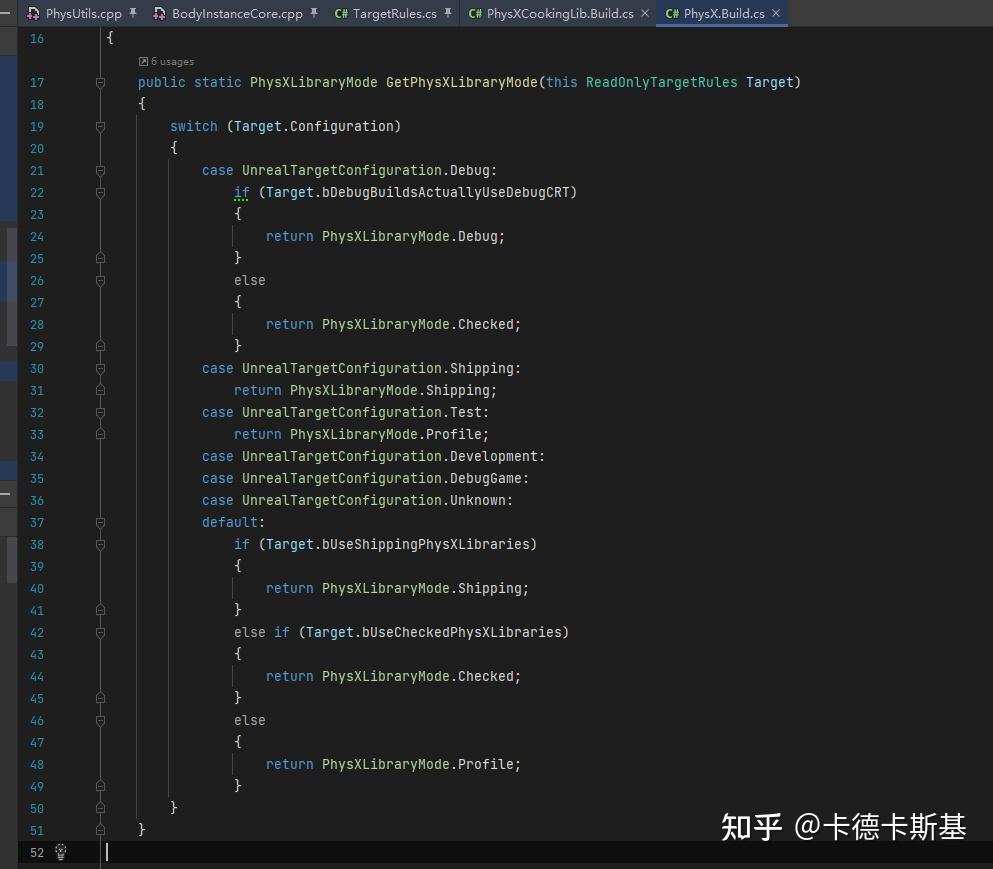

在 PhysX.Build.cs 的 GetPhysXLibraryMode 函数中可以看到 UnrealTargetConfiguration 与 PhysXLibraryMode 的对应关系


UE4.27 的 PhysX 默认用的 Profile ，对应的 UE 需要是 Test



建议编译出 Checked 的 PhysX 库，配合 Debug 的 UE4 进行调试。

如果需要使用 Debug 的 PhysX 库的话，需要开启 bDebugBuildsActuallyUseDebugCRT ，这会导致很多其他的插件无法通过编译。


环境

安装 VS2015。

记得选装对应 SDK ：WIN 10 SDK 10.0.14393.0

编译

（可选）修改代码以屏蔽无关逻辑和报错

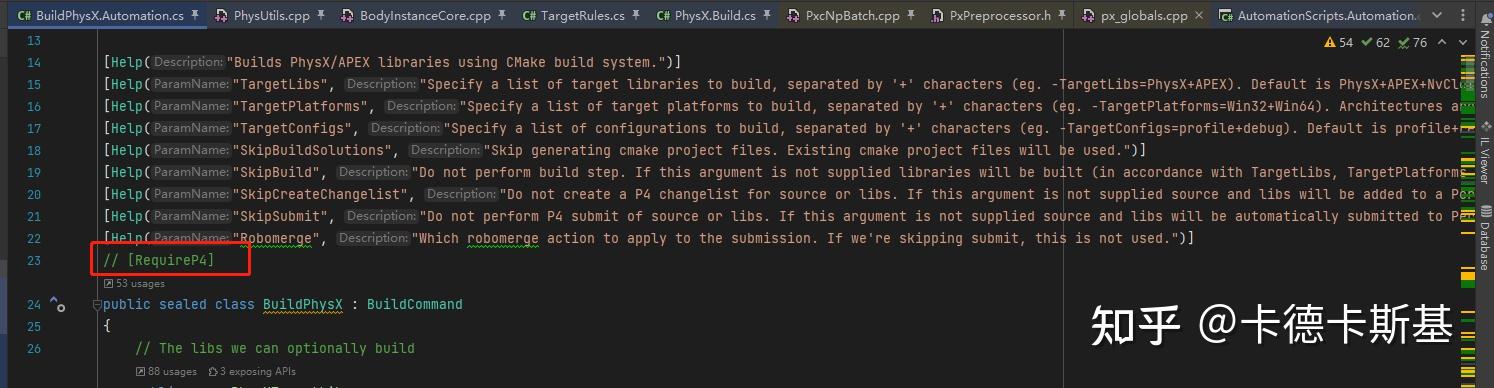

打开 BuildPhysX.Automation.cs，注释掉 [RequireP4]


不改的话可能出现 P4（Perforce）相关的报错

（可选）生成 PhysX 的工程文件

通过路径\Engine\Source\ThirdParty\PhysX3\GenerateProjects_UAT.bat 生成工程文件

修改配置以准备编译 Checked 的 PhysX 库

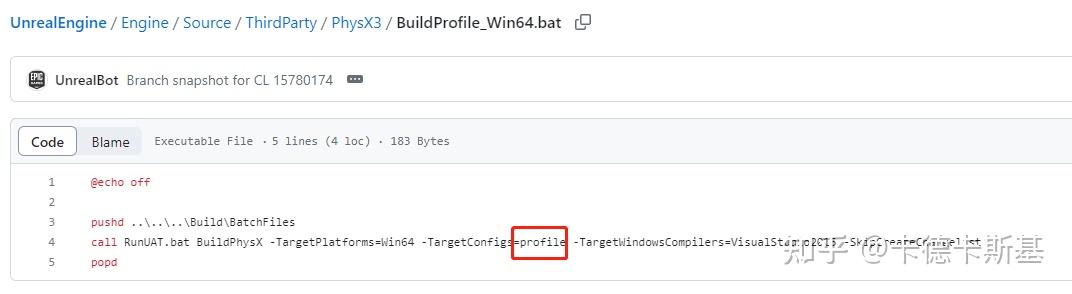

修改 Engine/Source/ThirdParty/PhysX3/BuildProfile_Win64.bat ，把 -TargetConfigs=profile 改成 -TargetConfigs=release+profile+checked
主要加上 checked 以编译出跟 Debug 的 UE 引擎一致的可断点调试的库，也编译 profile 库的目的在于后文提及的通过 PVD 进行可视化调试。

在命令行下运行 BuildProfile_Win64.bat ，编译 PhysX 库

调试

打开 PhysX 相关代码，设置断点。

解决方案中默认不会显示 PhysX 相关源码。
对于 Rider 等 IDE ，可通过在目录里查找 PhysX 相关代码来打开相关文件。
也可直接把相关代码拖到 IDE 中，进行断点设置。
还可以通过 UE 已有代码逐步 Debug 进入 PhysX 源码。

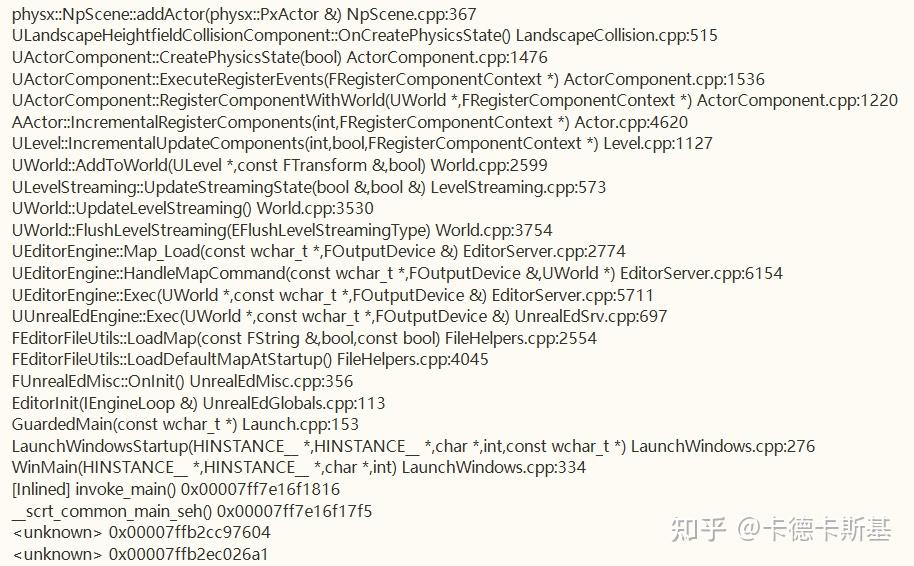

断点效果展示

以对 physx::NpScene::addActor 下断点为例

可视化调试

基于 UE 命令查看碰撞信息

Eject 下的 show collision

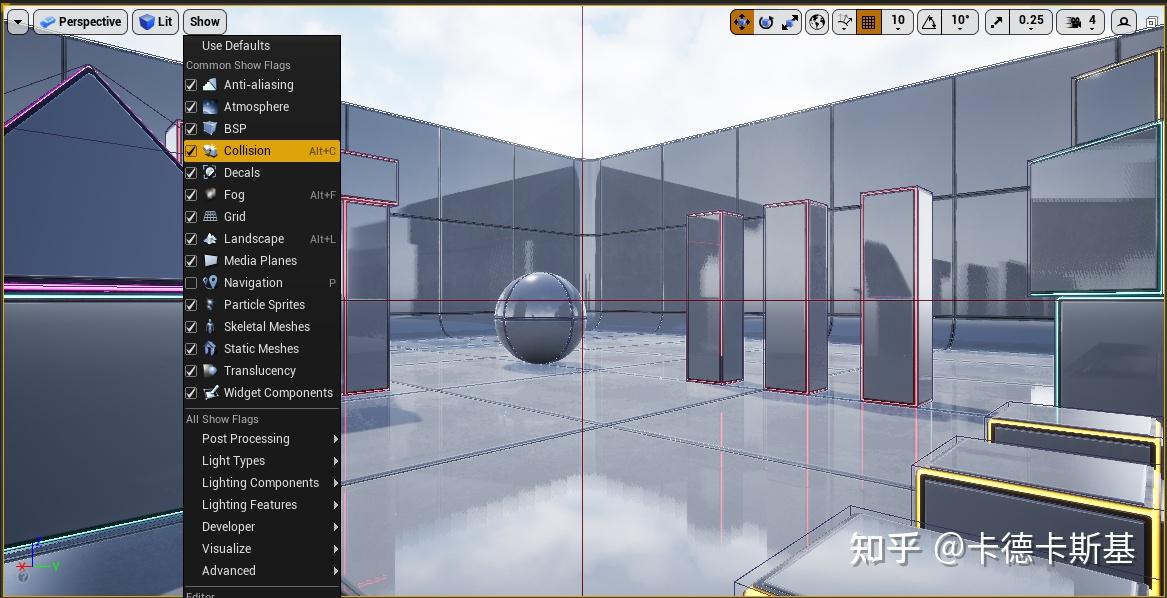

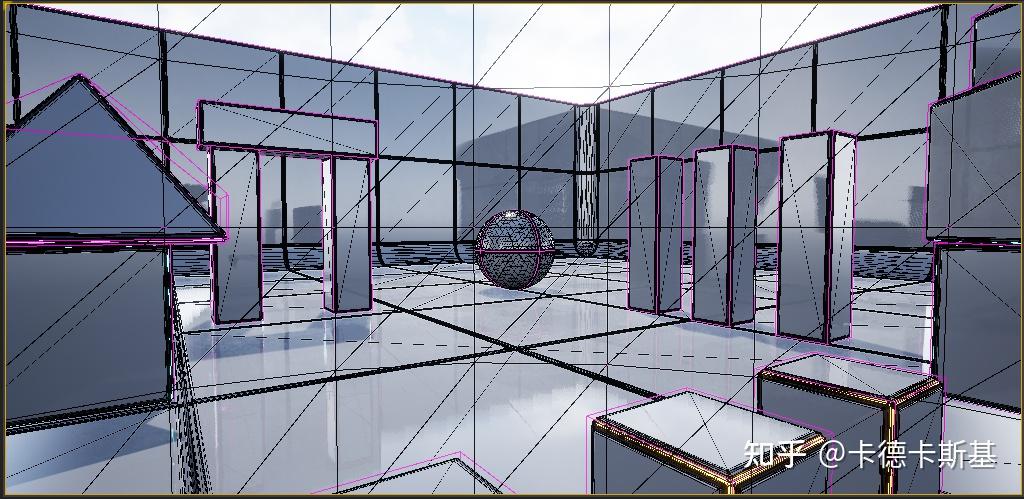

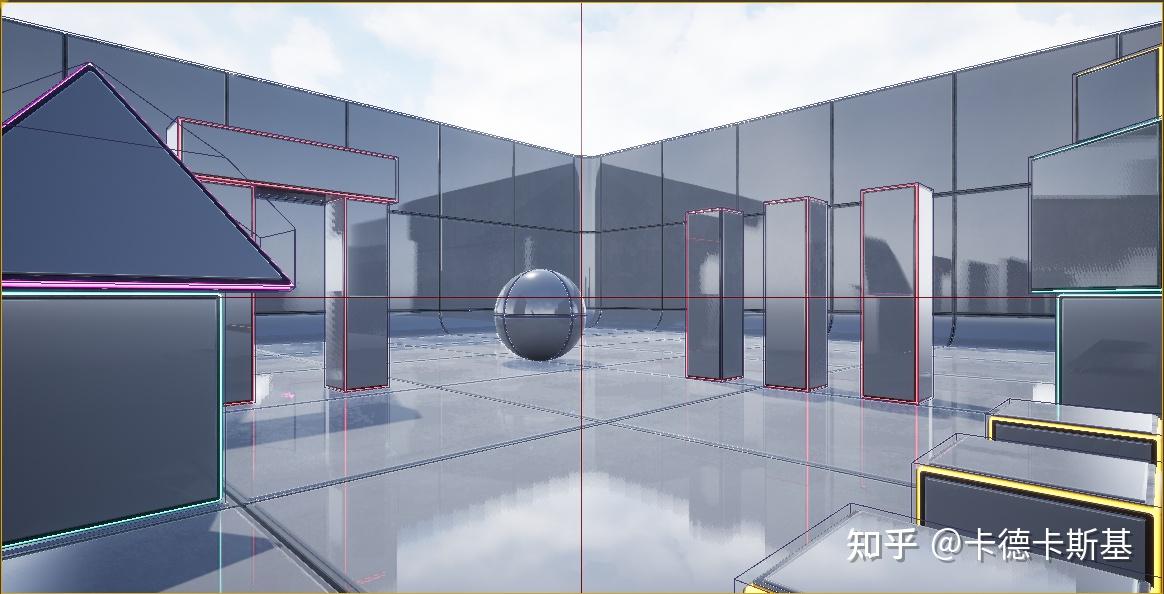

在编辑器中， F8（Eject）模式下，在 viewpoint 视图的左上角点击 show 后勾选 collision 可显示碰撞信息。


控制台下输入 show collision 命令

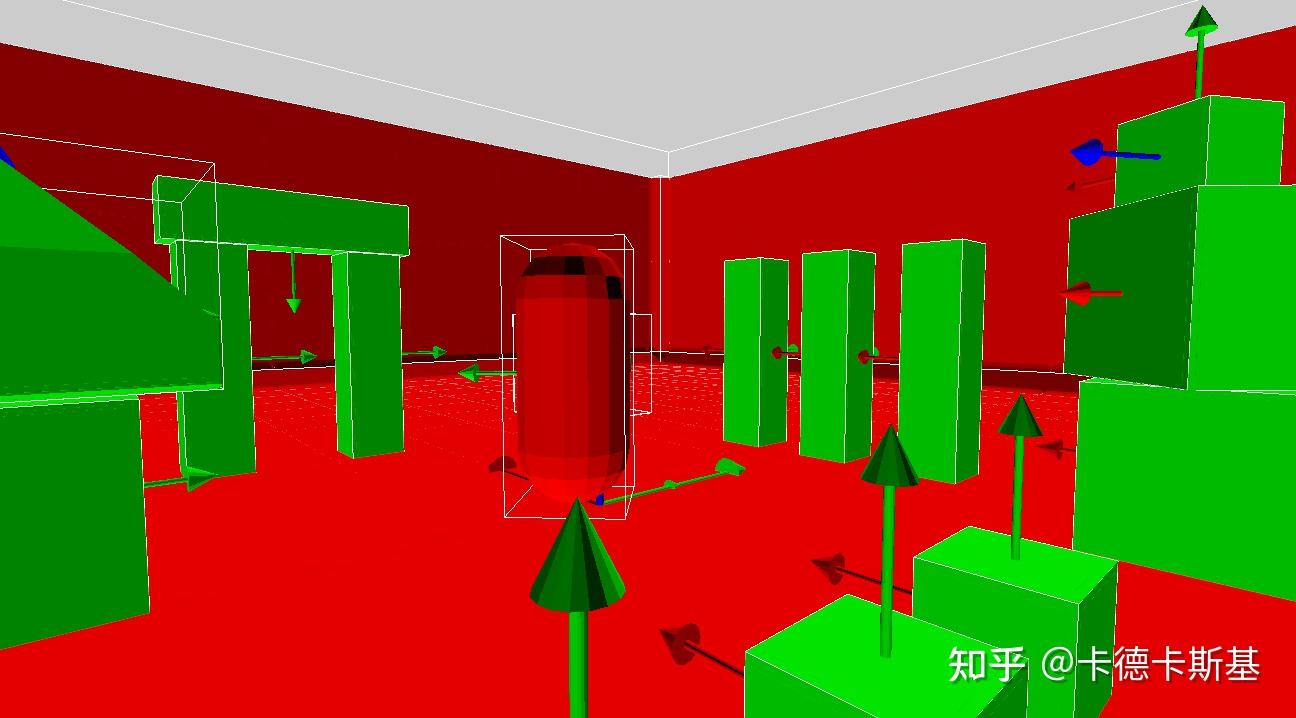

控制台下输入 PXVIS COLLISION 命令


控制台下更多相关命令

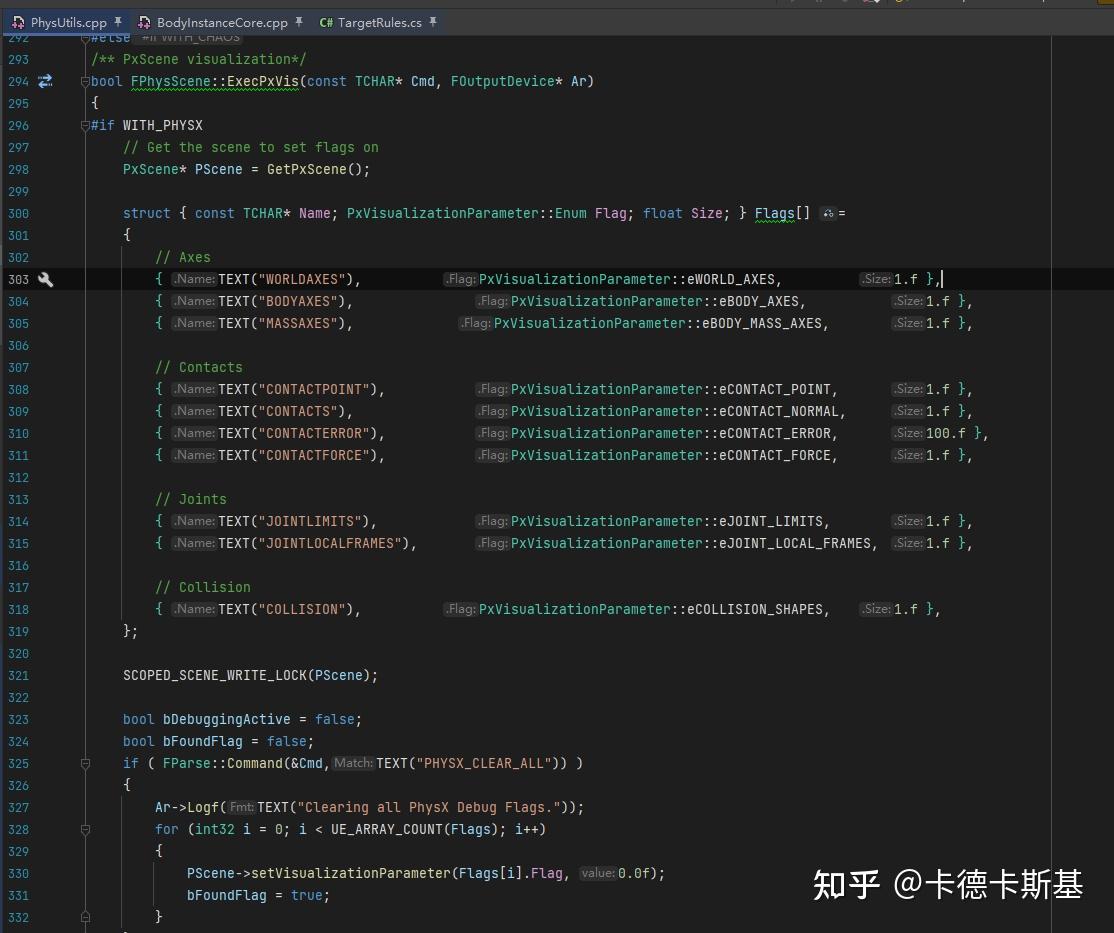

详见：FPhysScene::ExecPxVis


基于 PVD 对物理进行可视化分析

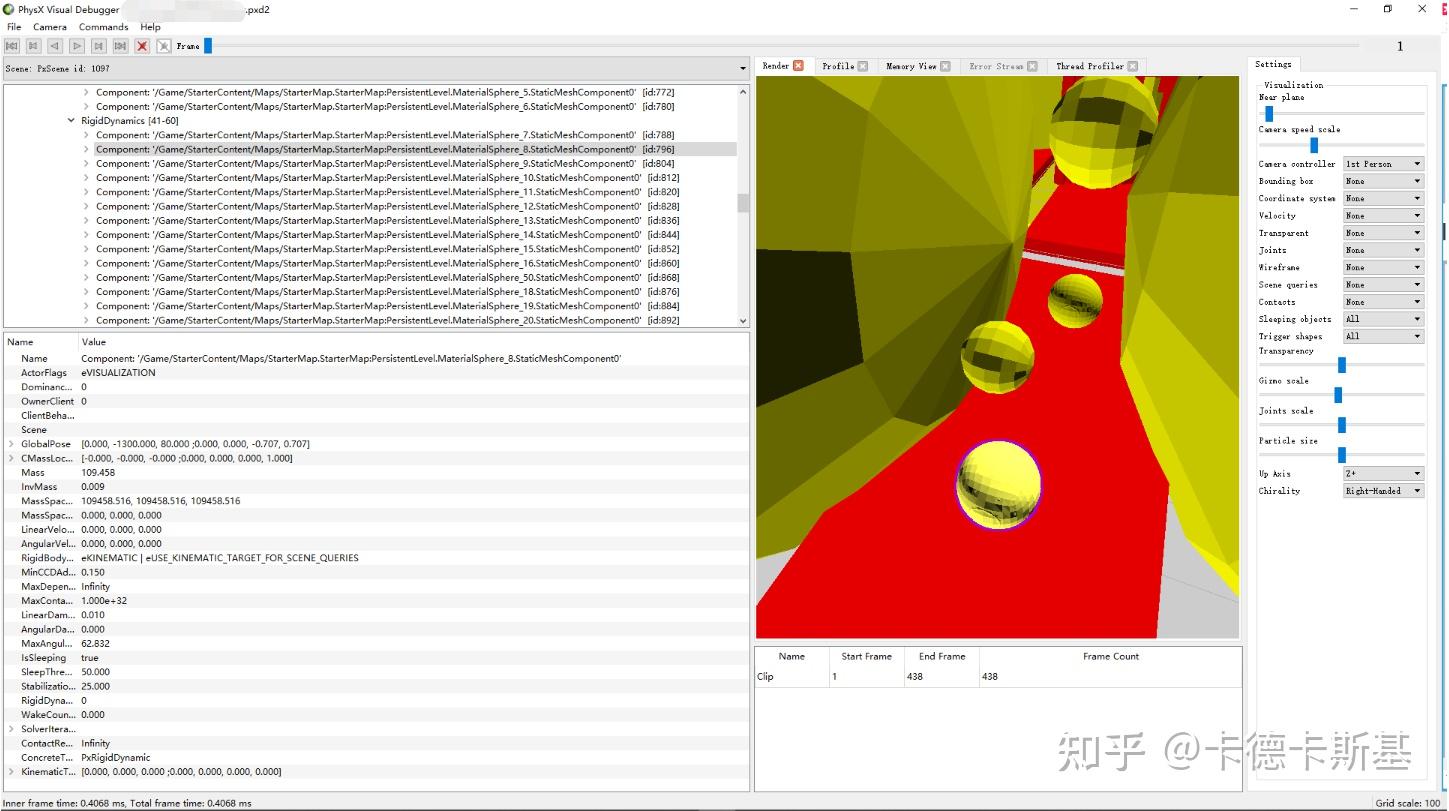

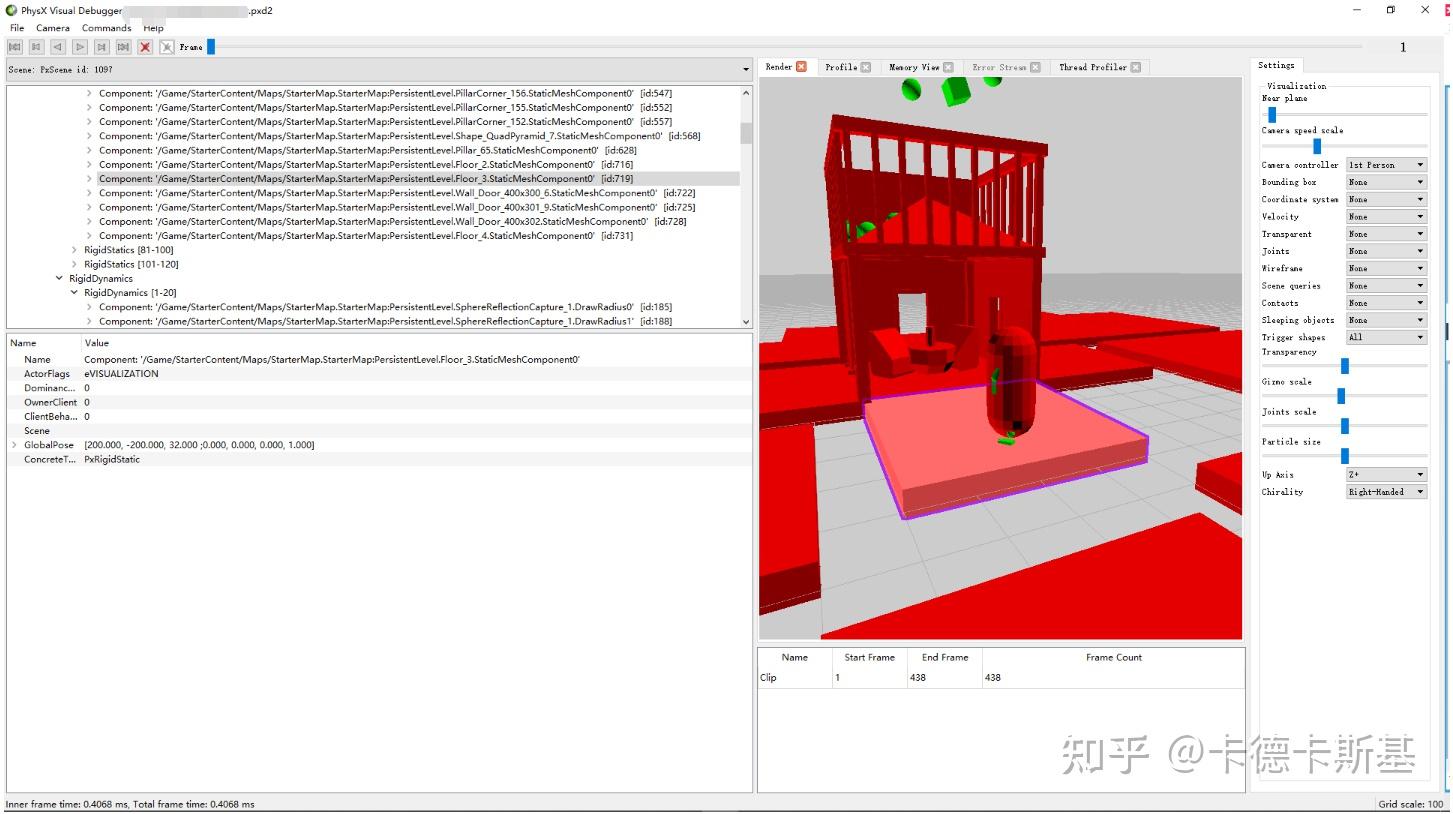

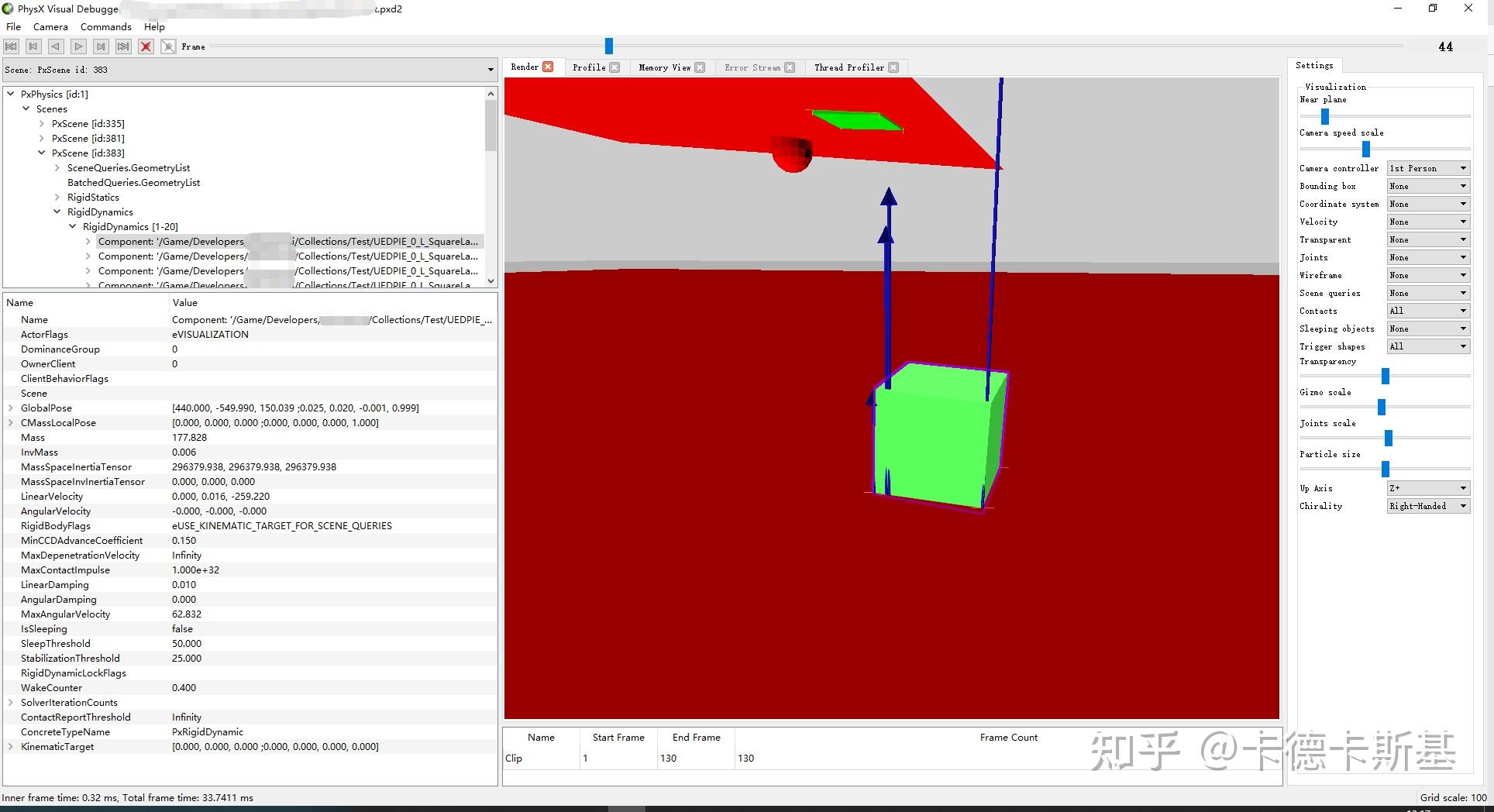

效果预览


下载

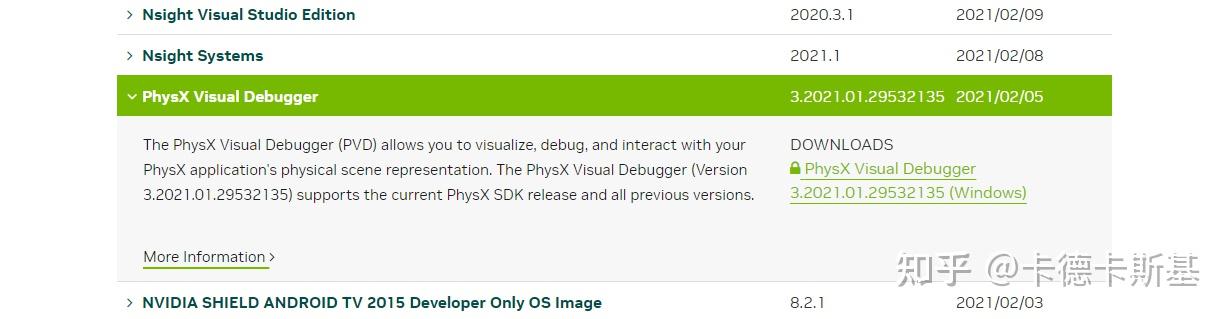

PhysX Visual Debugger (PVD) 官方下载地址

需要先登录（注册等不需要收费）

在文件列表中找到 PhysX Visual Debugger 进行下载。


下载后安装即可（安装没什么特别要求，默认即可）

使用

前置条件

PhysX 库必须在编译时开启 PX_SUPPORT_PVD 才能使用 PVD（PhysX 库的 Debug 和 Profile 版本会开启该宏）。
如果 PhysX 库不满足该要求，可自行编译，方法见：源码调试

启动

需要先启动 Physx Visual Debugger 工具再连接 PVD 。


连接

可通过命令行参数连接 Physx Visual Debugger 工具。

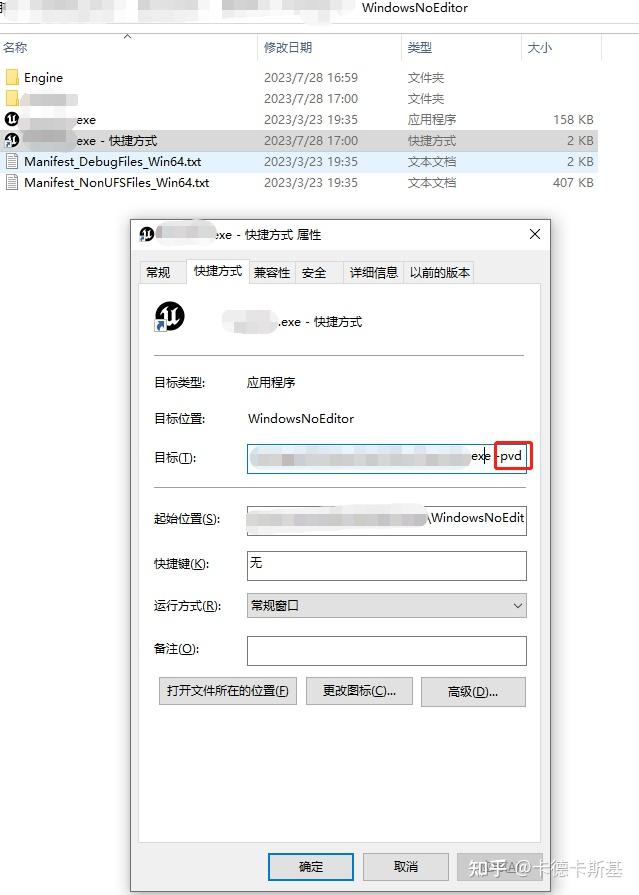

可以给可执行文件添加命令行参数“-pvd”来让其启动后自动连接 PVD

如对于 exe，可创建快捷方式后，右键快捷方式，在目标后添加“ -pvd”


可以在控制台输入命令来自动连接 PVD

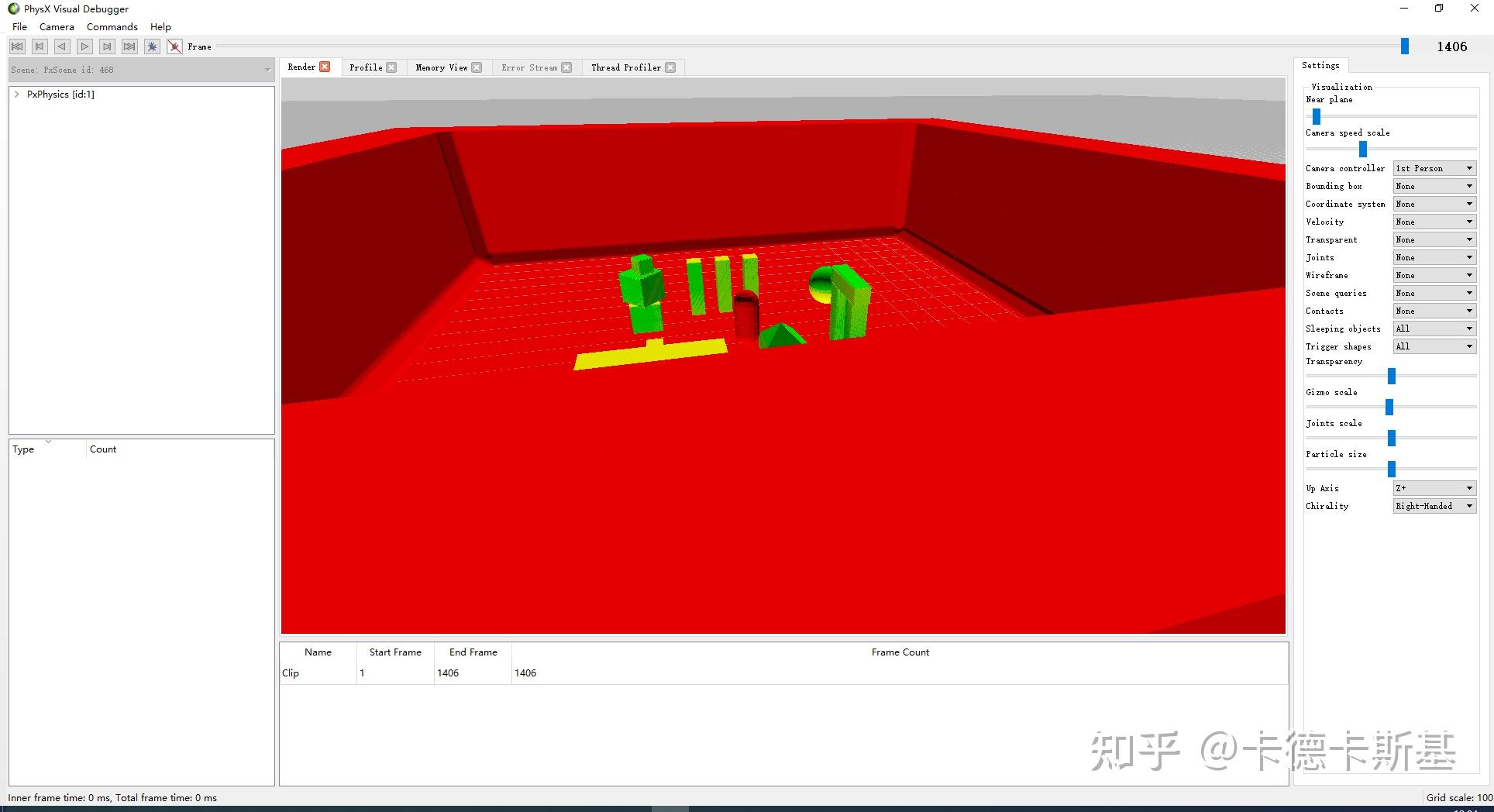

效果



命令

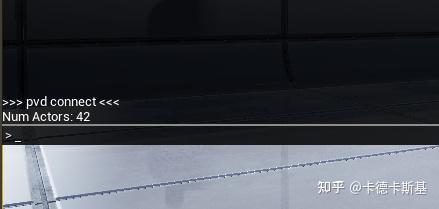

pvd CONNECT

连接本机正在运行的 PVD （编辑器或 standalone 均可）

pvd CONNECT x.x.x.x

使用默认端口 5425 连接到 ip 为 x.x.x.x 的设备上的 PVD

pvd CONNECT NODEBUG x.x.x.x

同上，仅用于 profile 和 meomry，不做绘制

断开

连接太久开销较大，且会增大 PVD 崩溃的概率，所以必要时可手动断开连接。
在控制台输入 pvd DISCONNECT 以断开（停止） UE 与 PVD 的连接。
默认情况下，停止游戏也会自动断开与 PVD 的连接。

使用说明

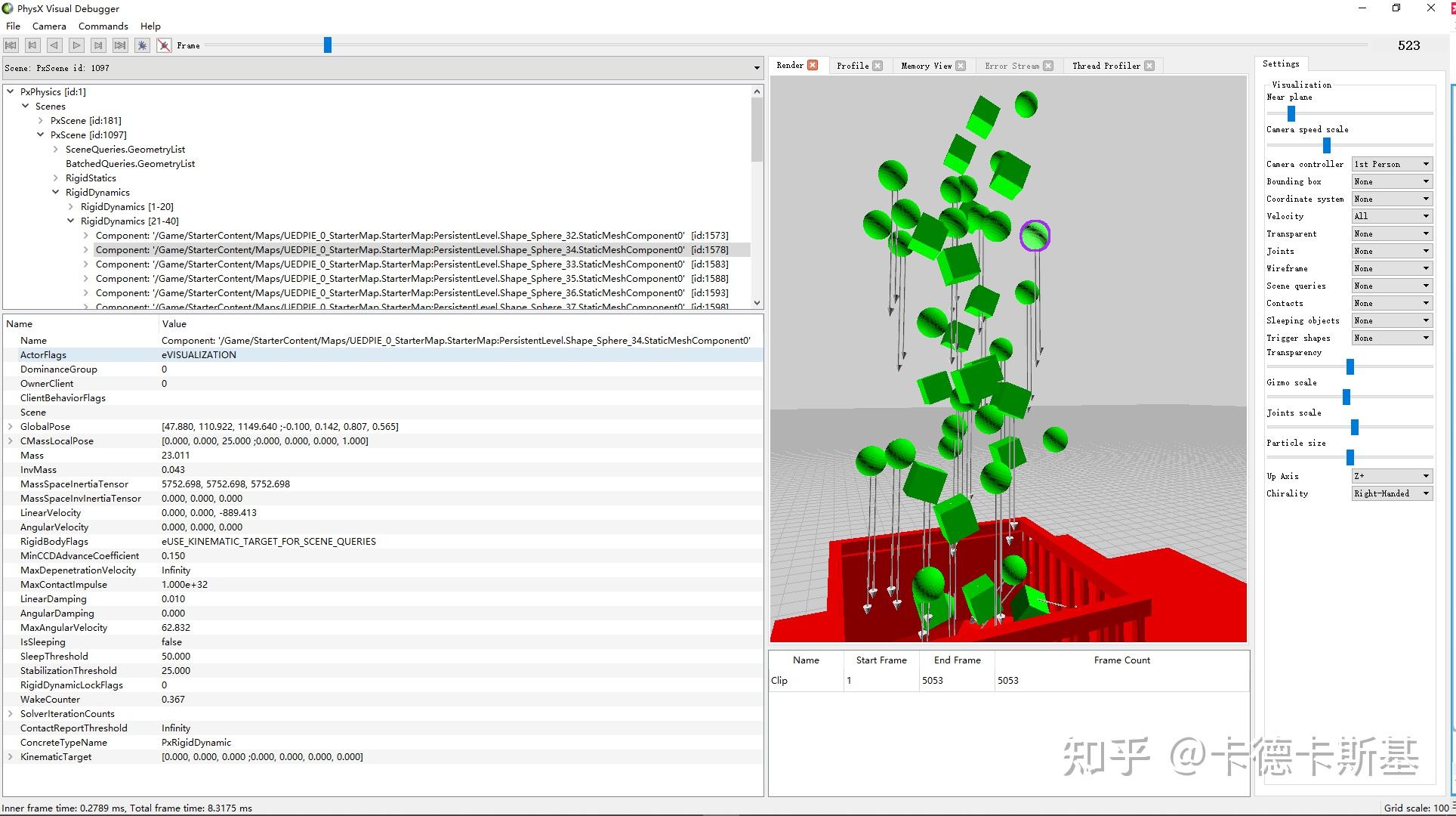

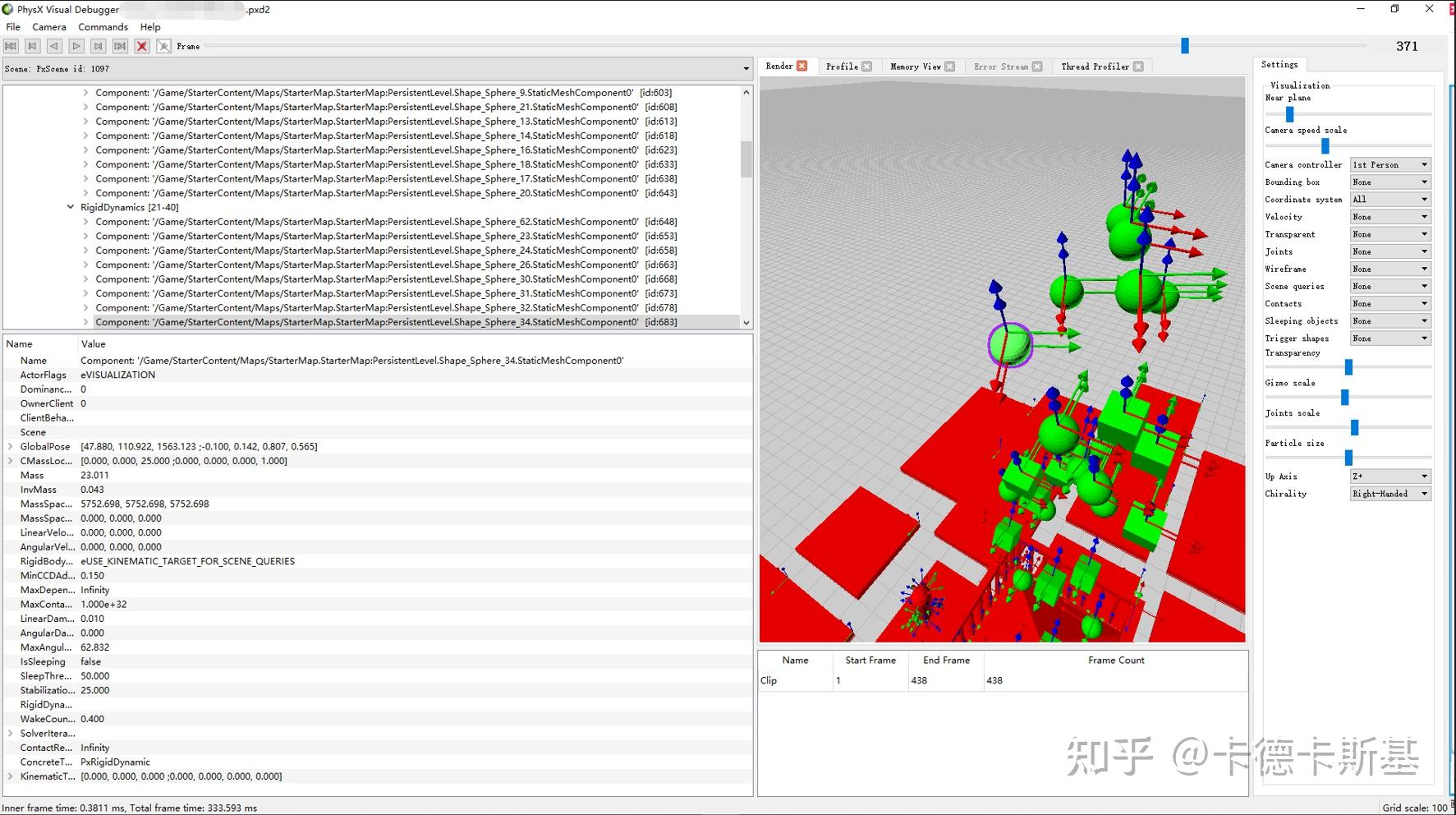

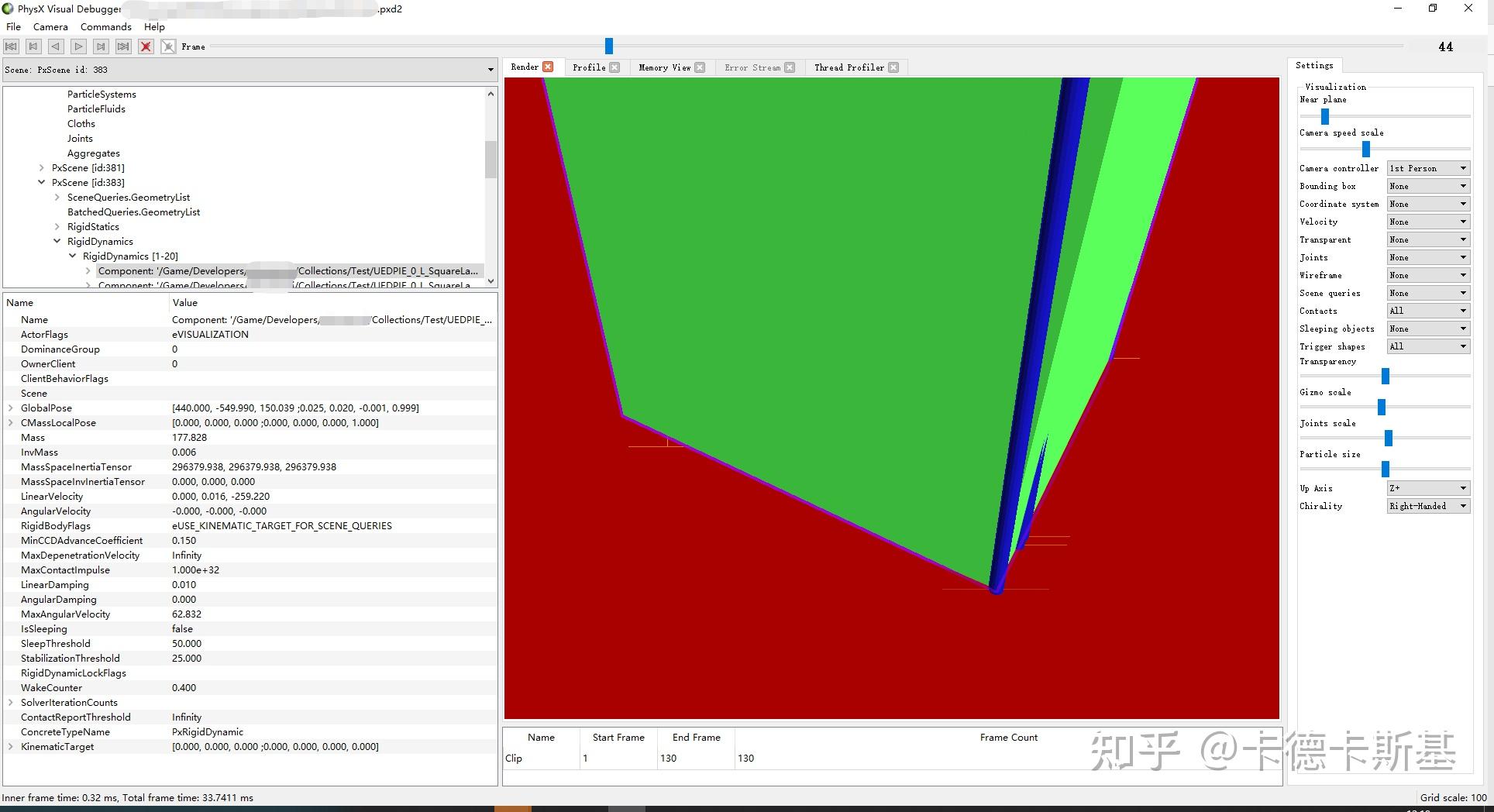

Render

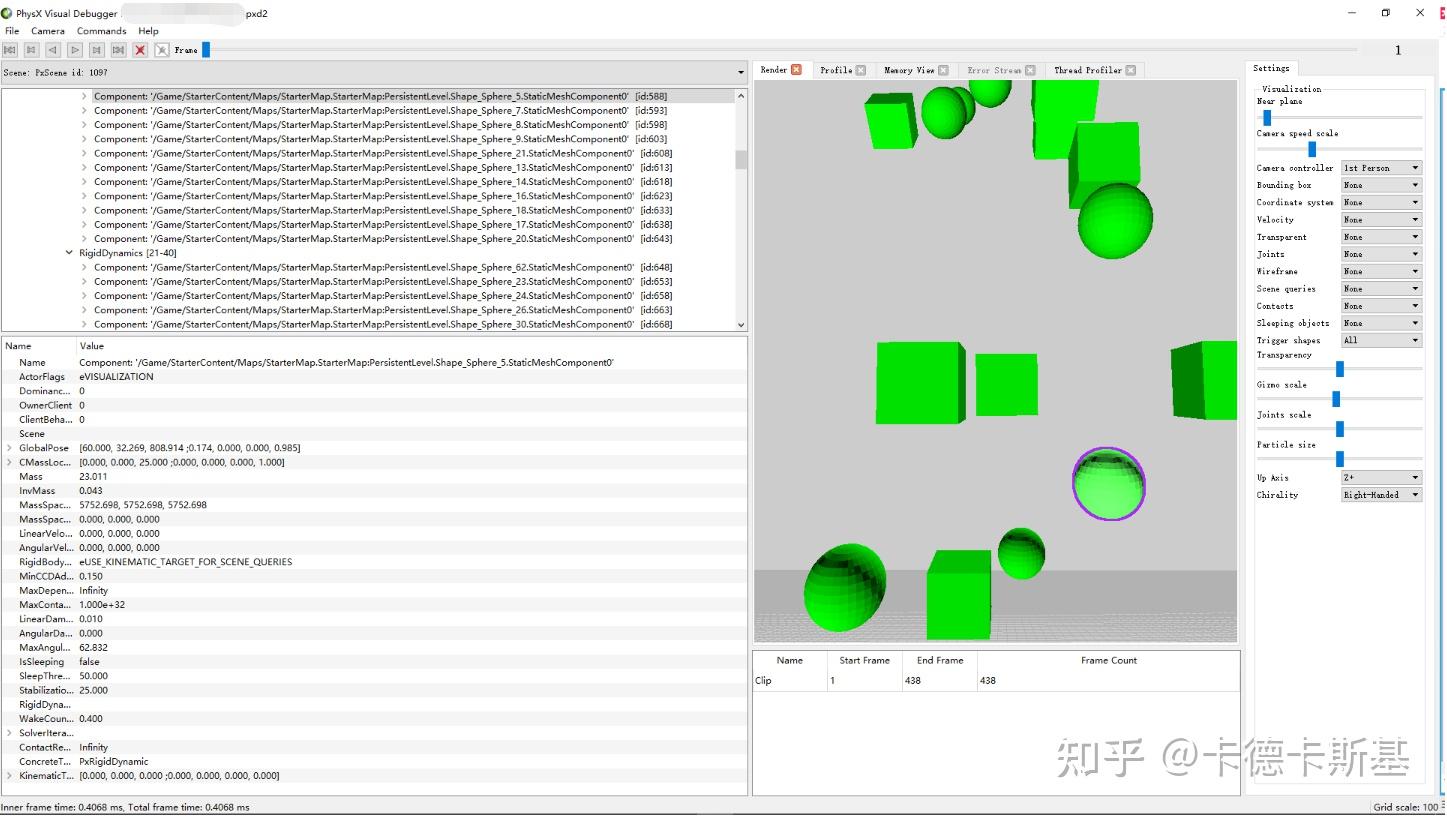

调试渲染选项卡显示 PhysX 所看到的世界。默认情况下提供了自由模式相机。但是，如果应用程序通过其他 API（例如 APEX）提供了带有相机的 PVD SDK，则也可以使用该相机。


颜色说明

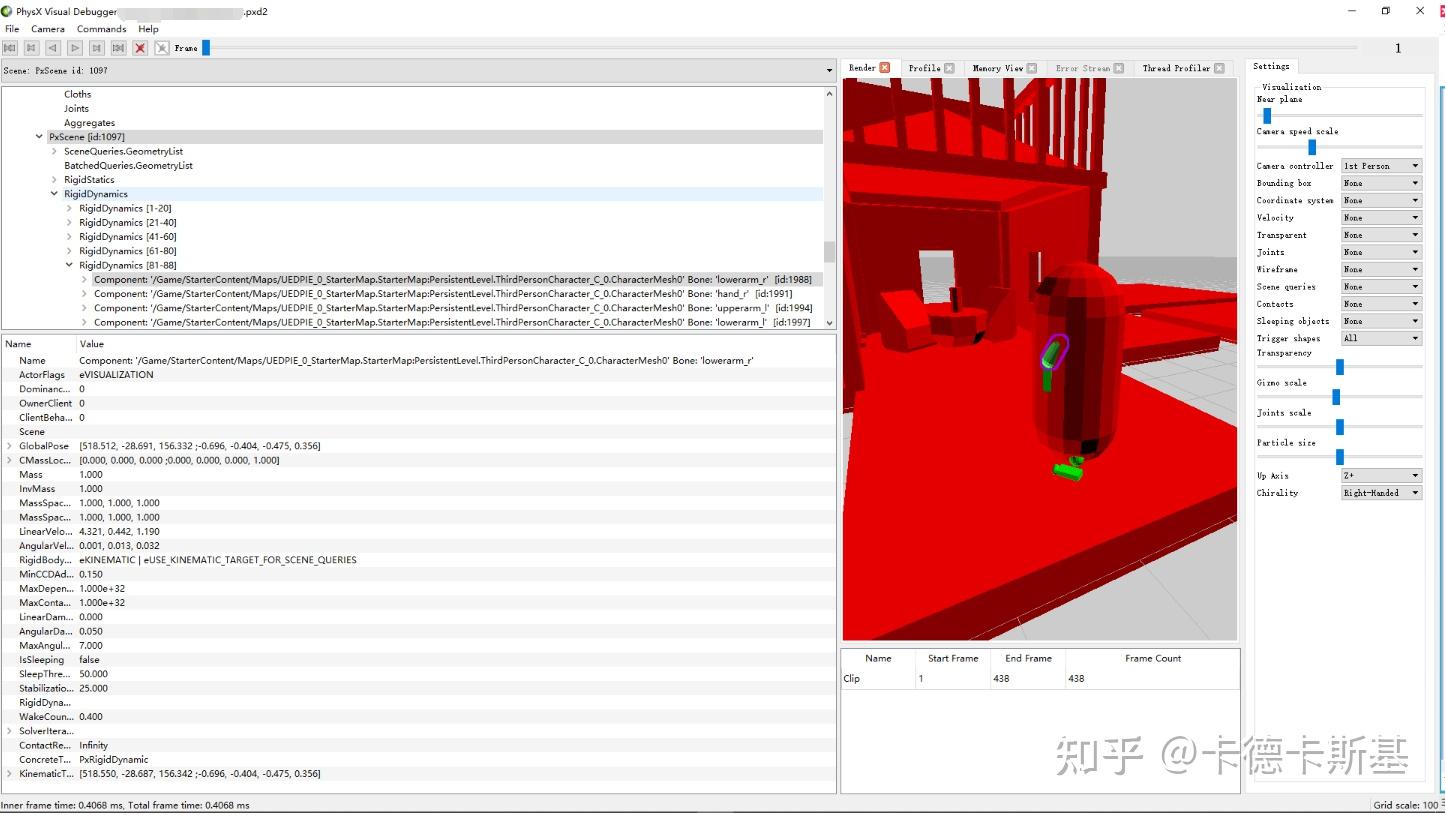

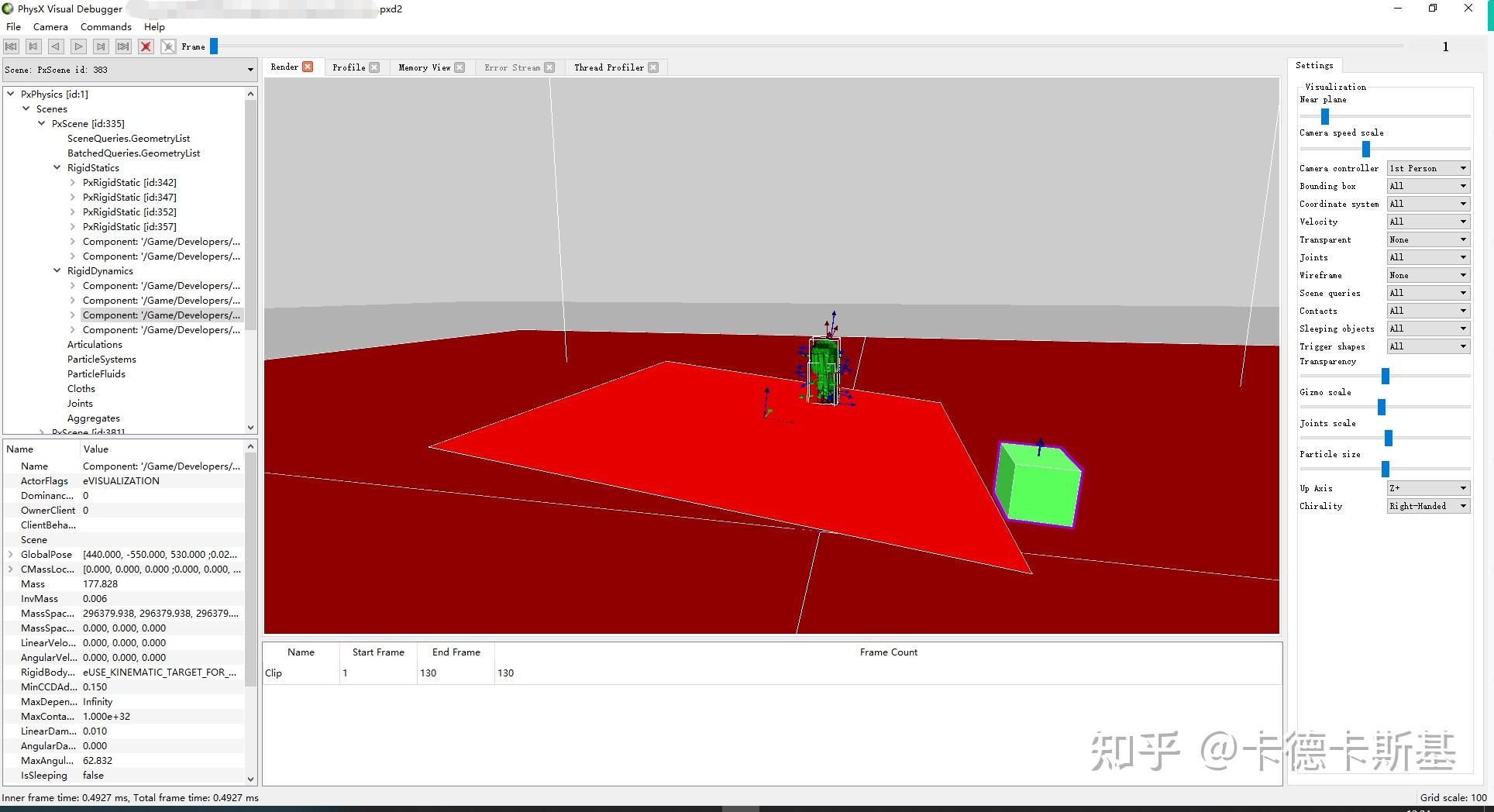

静态刚性（Static rigid）演员（ actors）标为红色；

PxRigidStatic


休眠的动态刚性体（dynamic rigid bodies）标为橙色；

PxRigidDynamic


活动的动态刚性体用不同的绿色阴影标记；

PxRigidDynamic


运动学（kinematic）演员标为蓝色。
光线投射（Raycasts）呈绿色线条，击中点呈蓝色矢量。


重叠场景查询（Overlap scene queries）呈绿色线条。


边界框呈白色。
质心向量以红/绿/蓝色绘制。

速度向量呈白色箭头。


关节呈绿色。


粒子系统呈青色。
流体粒子呈蓝色。

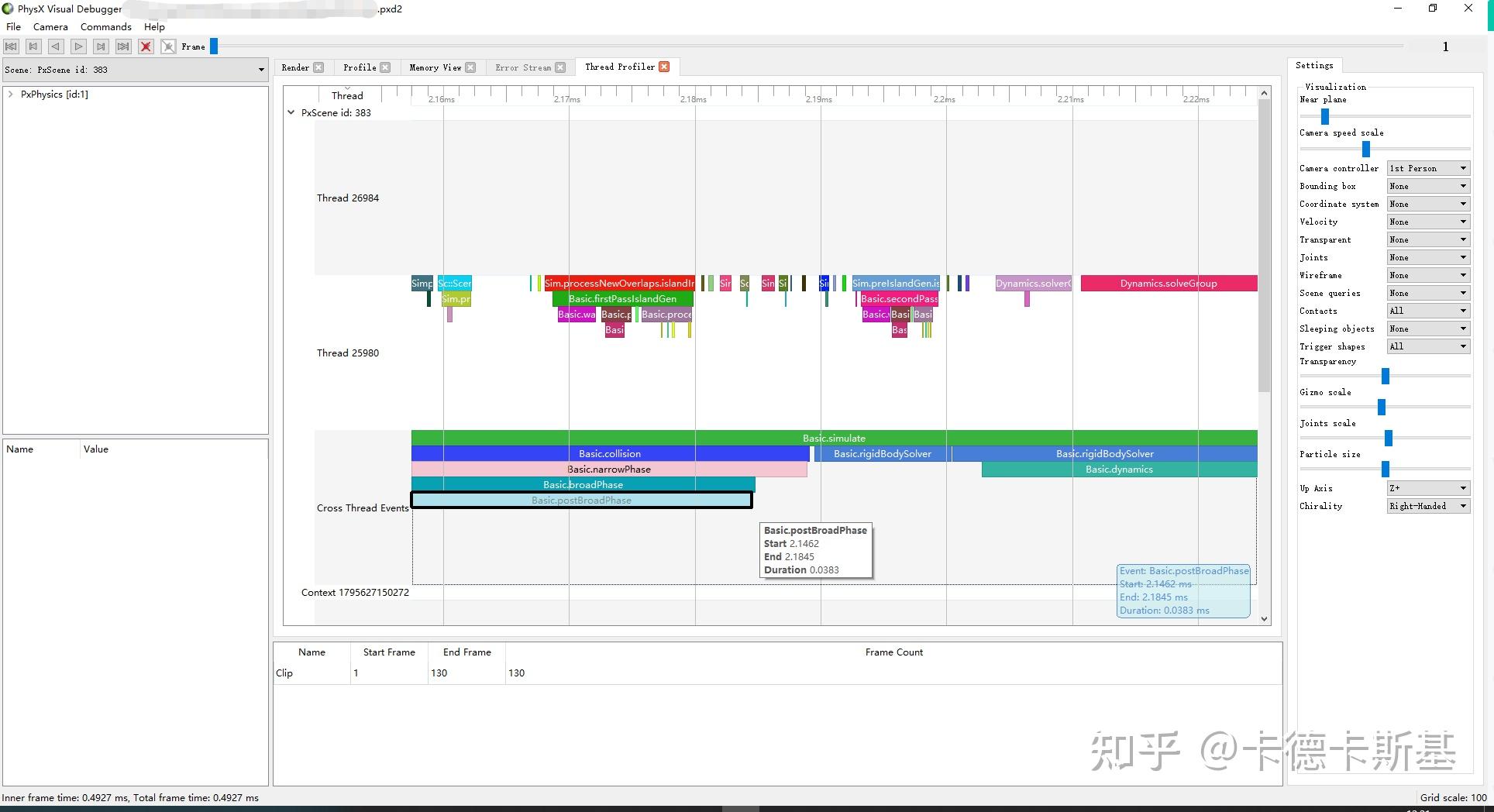

Thread Profiler

线程分析器显示与性能视图相同的性能信息，但按线程对事件进行分组。

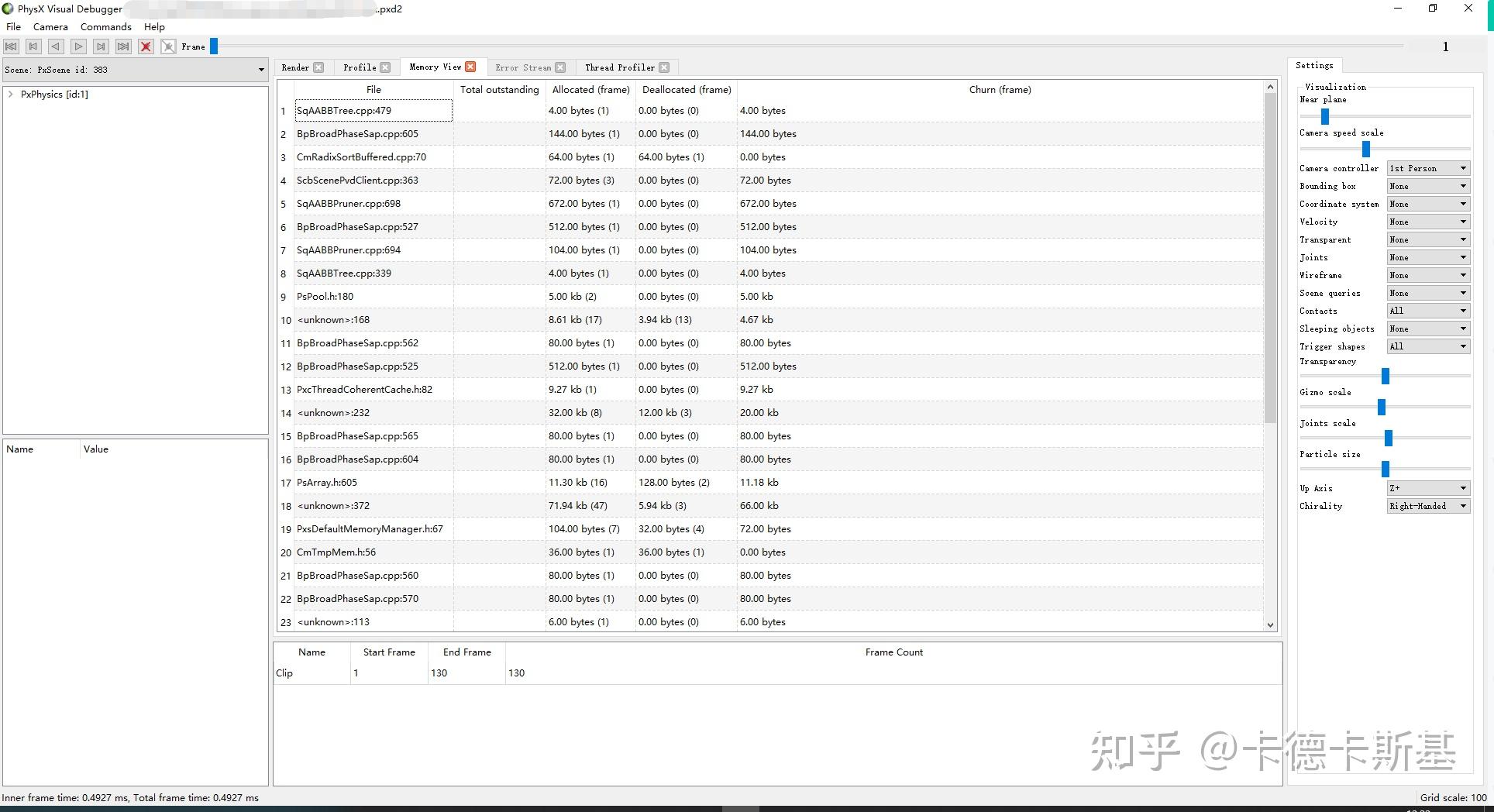

Memory View

PhysX/APEX SDK 具有分配回调，因此这两个 SDK 进行的所有分配和释放均通过 PVD SDK 记录并显示在 PVD 中。该小部件单独显示每个帧的信息，因此只有在当前帧期间进行的分配/解除分配可见。 “文件”列显示每个分配/释放的来源，包含文件和行号信息。 “Churn”列显示此帧已分配但未释放的内存量。 “已分配”/“已释放”列以人类可读的格式显示内存量以及当前帧期间此类事件的计数


Profile

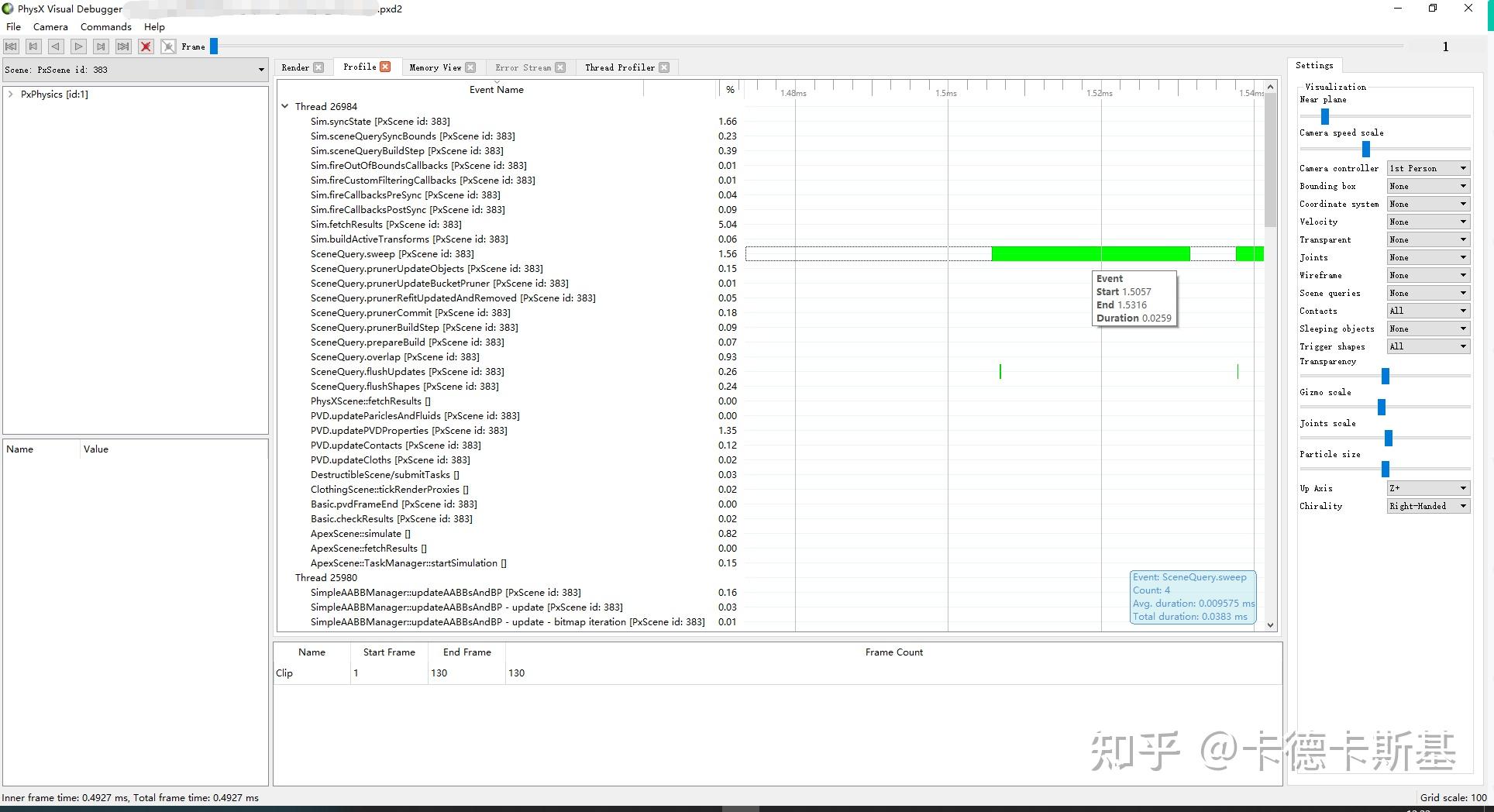

当 clips（3.0 以上）具有此类信息时，性能视图会显示性能信息。该小部件提供时间（水平轴）与多个事件持续时间（垂直轴）的关系。由于 PhysX/APEX 可以使用多个线程进行计算，因此来自这些线程的事件被组织在一级树结构中，从而允许单独分析每个线程。事件呈现为绿色矩形条。事件最初按事件首次出现排序。每个条都有一个可用的上下文菜单，其中包含一个用于绘制 clips 中所有帧中条的持续时间的命令。
