Unreal 序列化和反序列化原理机制源码解析

Question

概要

Unreal 中 UObject 的序列化和反序列化流程和原理基本相同，都是基于 FArchive 的操作符重载 operator<< 对各种类型进行序列化。UObject 属性序列化主要在方法 SerializeScriptProperties 中进行，其底层调用各类型的 SerializeItem 进行对应类型属性的序列化，底层基于 FMemory::Memcpy 内存拷贝进行对象和流之间的读或写。

说明

本文源码基于 UE4.27.2，不保证所有步骤流程源码等均与其它版本（尤其是UE5）一样，但原理和核心机制基本一致。
本文基于个人测试和对源码的调试而来，主要用于学习和记录，存在不全面乃至错误的地方，如有发现，欢迎指出。

流程图

序列化

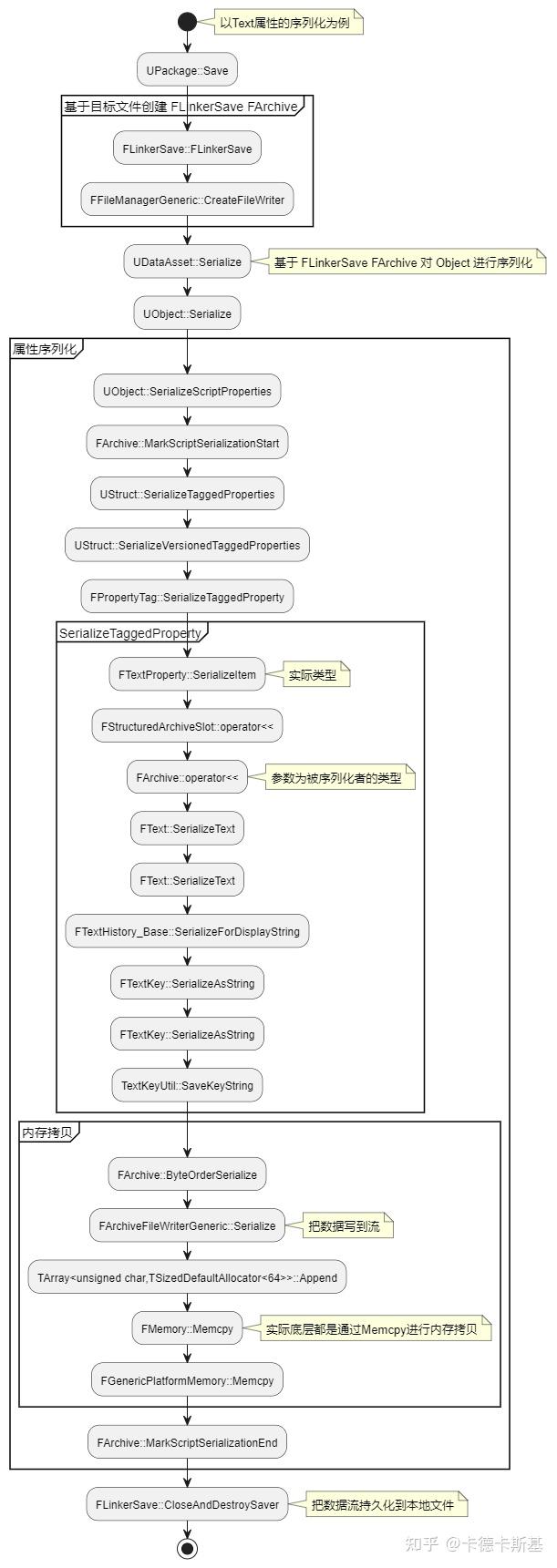

对象的序列化流程图


说明

通过编辑器右键保存文件等触发package的序列化。
基于文件等构建 FLinkerSave ，底层调用 FFileManagerGeneric::CreateFileWriter 来创建文件关联的 save Archive 。
调用 UObject::Serialize 进行序列化

PackageFileSummary（unreal package 的“目录”，存储在文件的顶部）的序列化
序列化可搜索名称映射（SerializeSearchableNamesMap）
保存指定包外层和链接器的缩略图数据（SaveThumbnails）
保存世界浏览器使用的关卡信息（SaveWorldLevelInfo）
其它信息（如ImportMap、ExportMap等）的序列化（略，详见UPackage::Save）
UObject 内部的 Serialize ，详见 UObject::Serialize。其中 LoadOuter、ObjClass、WasKill等信息的序列化略，此处详述属性的序列化流程。 #### 对象属性的序列化流程 * 主要基于 SerializeScriptProperties 进行属性的序列化，其序列化位于 Data 的脚本属性数据。保存时，只保存那些与指定'DiffObject'（通常是对象的原型）中的对应值不同的属性。 * 调用 FArchive::MarkScriptSerializationStart，标记属性序列化开始。 * 调用 UStruct::SerializeTaggedProperties对属性列表进行序列化。 * 其中调用 UStruct::SerializeVersionedTaggedProperties ，基于 archive 的 ArUseUnversionedPropertySerialization （属性序列化是否使用更快的非版本序列化），使用不同的属性序列化函数。 * 调用 FPropertyTag::SerializeTaggedProperty进行属性序列化，在调用 SerializeItem 之前和之后做一些兼容性处理和收尾工作。 * 调用具体类型的 SerializeItem 进行具体属性的具体序列化（或反序列化），底层即是调用 FMemory::Memcpy 进行内存的拷贝。 * 调用 FArchive::MarkScriptSerializationEnd，标记属性序列化结束。 * 自此，对象的对应属性得到了序列化。

反序列化

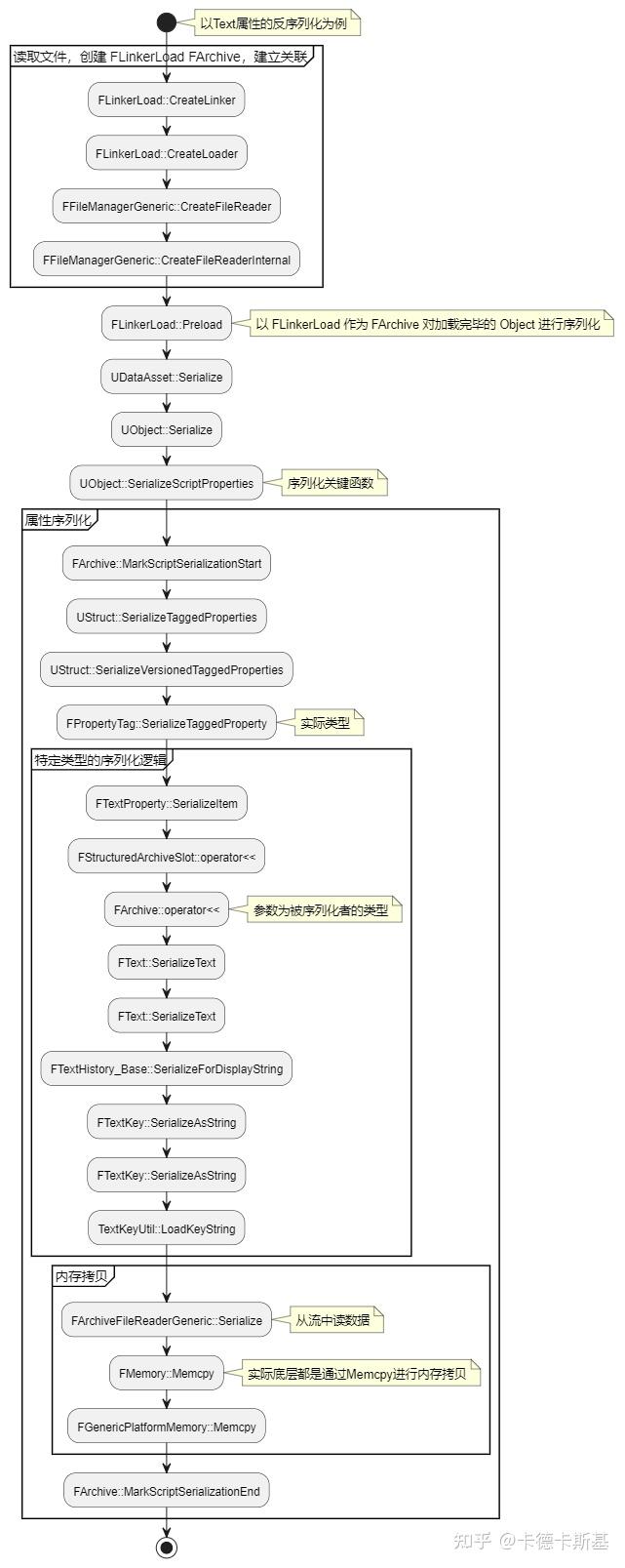

对象的反序列化流程图


说明

首先把文件从磁盘上加载出来，得到特定类型的UObject（加载流程不在本文详述）
调用 CreateLoader 创建 FLinkerLoad，其内部调用 FFileManagerGeneric::CreateFileReader 创建文件读取的 loader FArchive
调用 FLinkerLoad::SerializePackageFileSummary 进行 package 摘要的序列化（如需要）
依次序列化package摘要（FLinkerLoad::SerializePackageFileSummary）、名称表（FLinkerLoad::SerializeNameMap）、可收集的文本数据容器（FLinkerLoad::SerializeGatherableTextDataMap）、导入映射（FLinkerLoad::SerializeImportMap）、导出映射(FLinkerLoad::SerializeExportMap)、加载文本资产时创建导入和导出表（FLinkerLoad::ReconstructImportAndExportMap）、修复导入映射（FLinkerLoad::FixupImportMap）、为向后兼容性执行重映射等（FLinkerLoad::PopulateInstancingContext）、为实例化上下文生成重映射（一个实例包、允许对象实例在加载包时转换为其他类）（FLinkerLoad::FixupExportMap）、序列化依赖映射（FLinkerLoad::SerializeDependsMap）、创建导出哈希（依赖于已经序列化的导入和导出映射）（FLinkerLoad::CreateExportHash）、找到内存中现有的导出并将它们与此链接器匹配（这是 PIE 正常工作所必需的，也是脚本编译所必需的，因为保存包将重置其链接器，加载将重新加载/替换没有链接器的现有对象）（FLinkerLoad::FindExistingExports）、序列化依赖映射（FLinkerLoad::SerializePreloadDependencies）、完成链接器创建，将链接器添加到加载器数组并可能验证imports等（FLinkerLoad::FinalizeCreation）。
对象属性的反序列化，与对象属性的序列化流程基本相同，此处略。

类图

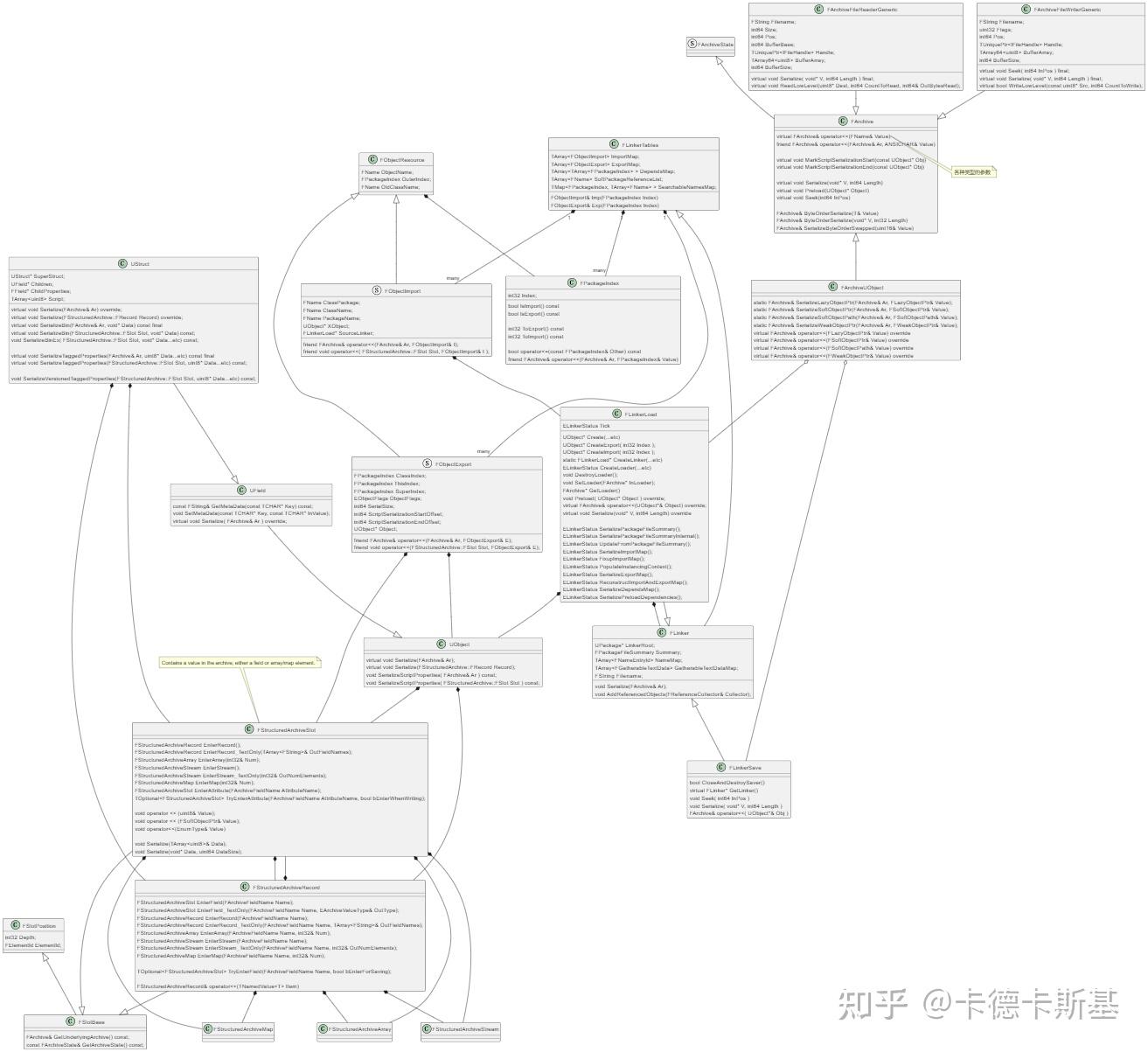

关键类类图


关键类说明

UObject

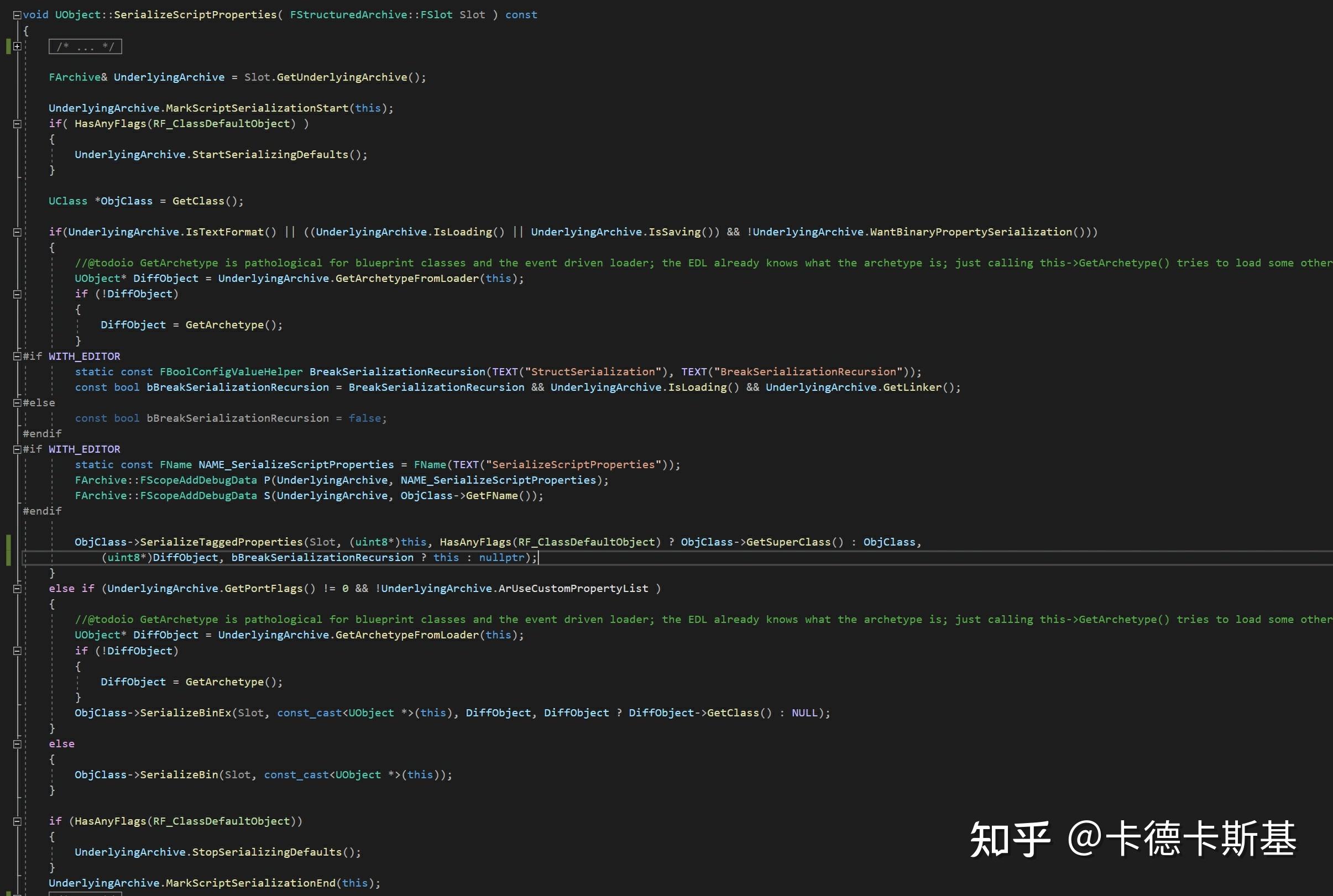

UObject::SerializeScriptProperties * 序列化位于 Data 的脚本属性数据。保存时，只保存那些与指定'DiffObject'（通常是对象的原型）中的对应值不同的属性。 * void UObject::SerializeScriptProperties( FStructuredArchive::FSlot Slot ) const


UStruct::SerializeTaggedProperties * 序列化属性列表，使用属性标签处理不匹配 * virtual void SerializeTaggedProperties(FStructuredArchive::FSlot Slot, uint8 Data, UStruct DefaultsStruct, uint8 Defaults, const UObject BreakRecursionIfFullyLoad = nullptr) const; * virtual void SerializeTaggedProperties(FArchive& Ar, uint8 Data, UStruct DefaultsStruct, uint8 Defaults, const UObject BreakRecursionIfFullyLoad = nullptr) const final
UStruct::SerializeVersionedTaggedProperties * 基于 archive 的 ArUseUnversionedPropertySerialization （属性序列化是否使用更快的非版本序列化），使用不同的属性序列化函数。 * void SerializeVersionedTaggedProperties(FStructuredArchive::FSlot Slot, uint8 Data, UStruct DefaultsStruct, uint8 Defaults, const UObject BreakRecursionIfFullyLoad) const; * void SerializeUnversionedProperties(const UStruct Struct, FStructuredArchive::FSlot Slot, uint8 Data, UStruct DefaultsStruct, uint8 DefaultsData)
FPropertyTag::SerializeTaggedProperty * 属性序列化，调用 SerializeItem 之前和之后做一些兼容性处理和收尾工作。 * void SerializeTaggedProperty(FStructuredArchive::FSlot Slot, FProperty Property, uint8 Value, uint8 Defaults) const; * void SerializeTaggedProperty( FArchive& Ar, FProperty Property, uint8 Value, uint8 Defaults ) const;
FPropertyTag::SerializeItem * 调用具体类型的 SerializeItem 进行具体属性的具体序列化（或反序列化），底层即是调用 FMemory::Memcpy 进行内存的拷贝。 * virtual void SerializeItem(FStructuredArchive::FSlot Slot, void Value, void const Defaults = NULL) const PURE_VIRTUAL(FProperty::SerializeItem, );

FArchive

存档的基类，可用于以字节有序方式加载、保存和垃圾回收。

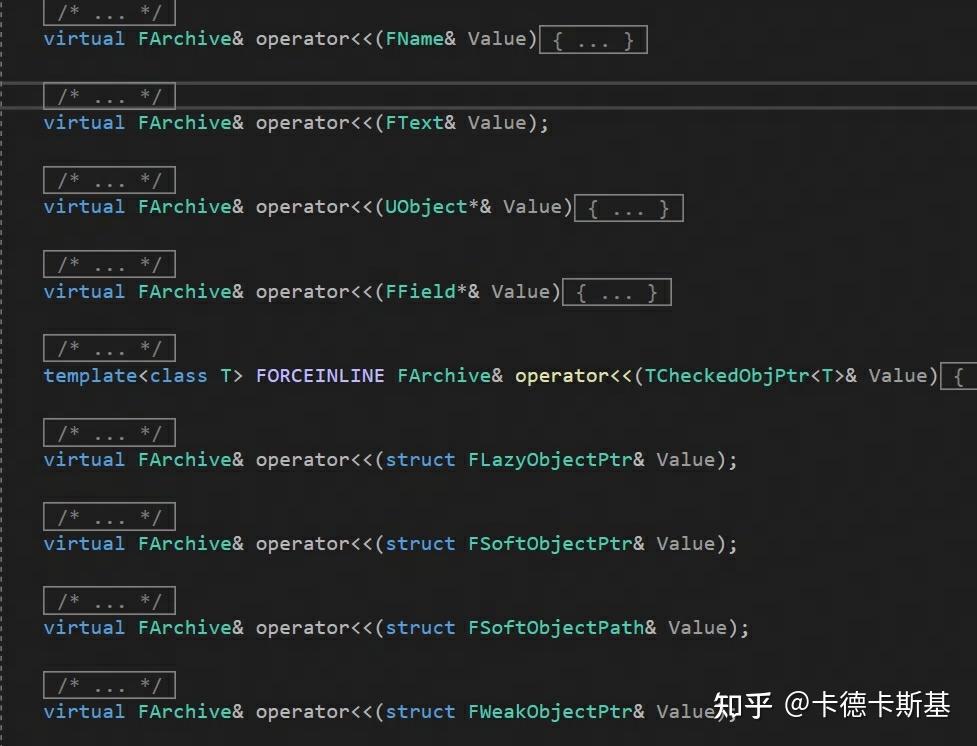

virtual FArchive& operator<< * 有很多关于 << 的操作符重载函数 operator<< ，参数多种多样。用于把目标参数序列化到archive中或者从 archive 中读取数据给目标参数赋值。这些函数是 virtual 的，可以给各种各样的 FArchive 子类进行重载以便自定义自己的序列化和反序列化方式。 * virtual FArchive& operator<<(FText& Value)

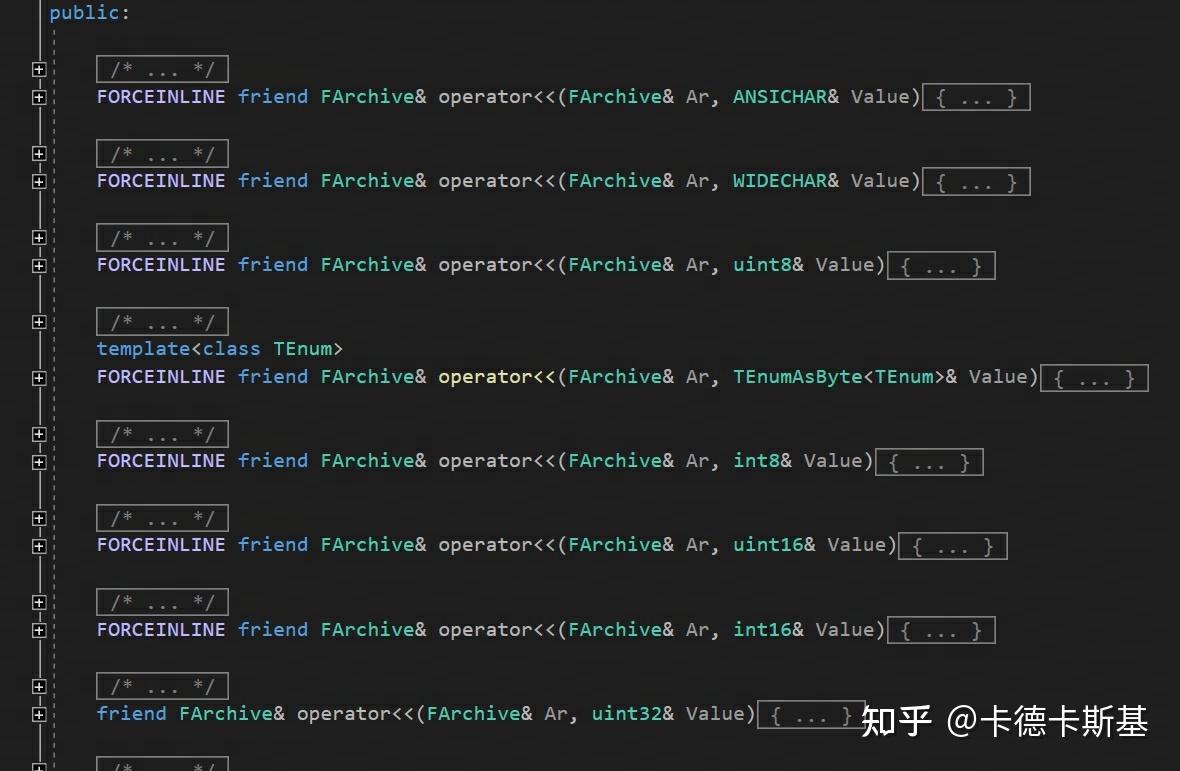

friend FArchive& operator<< * 还有很多非 virtual 但是是 friend 的操作符重载函数 operator<<，其参数除了用于序列化和反序列化的archive外，还包括一个类型各异的参数，表示要序列化或反序列化的目标。标记为 friend ，以便对应的类型可以直接访问。 * FORCEINLINE friend FArchive& operator<<(FArchive& Ar, ANSICHAR& Value);


MarkScriptSerializationStart * 当对象开始使用脚本序列化序列化属性数据时调用。以便做一些自定义操作，如 FCPFUOWriter 在 MarkScriptSerializationStart 中调用 OpenTaggedDataScope 对 TaggedDataScope 进行递增。
MarkScriptSerializationEnd * 当对象停止使用脚本序列化序列化属性数据时调用。以便做一些自定义操作，如 FCPFUOWriter 在 MarkScriptSerializationEnd 中调用 CloseTaggedDataScope 对 TaggedDataScope 进行递减。
ByteOrderSerialize * 序列化指定长度字节的数据，在需要考虑字节交换（ByteSwapping）时使用。

FLinkerSave

继承自 FLinker，负责处理 Unreal package 文件的保存。
Constructor

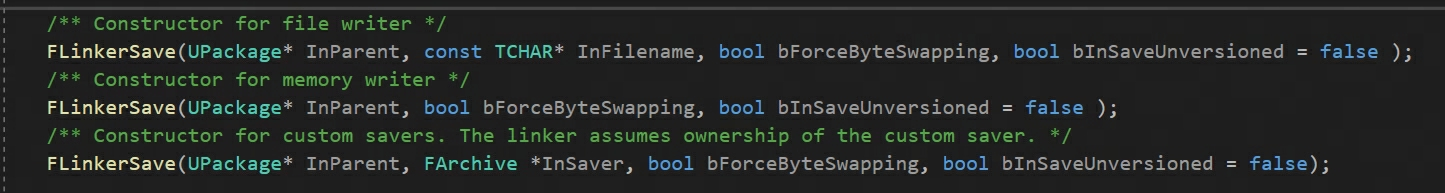

其有多个构造函数，支持根据文件、内存字节流及继承自 FArchive 的自定义saver 来构造。


如果是基于文件来序列化，如文件保存，则会调用 FFileManagerGeneric::CreateFileWriter 且得到有其句柄的 FArchive 作为 Saver ，序列化完毕后会调用 CloseAndDestroySaver 释放。

FLinkerLoad

继承自 FLinker，负责处理Unreal package的加载，包括从磁盘读取 UObject 数据，以及package基本信息的序列化。
FLinkerLoad::CreateLoader * 创建用于序列化内容的加载器，支持异步。 * ELinkerStatus CreateLoader( TFunction&& InSummaryReadyCallback );
FLinkerLoad::Preload * void FLinkerLoad::Preload( UObject* Object ) * 从 Unreal package 文件中序列化指定对象的对象数据。加载对象处于有效状态以接收加载数据所需的任何其他资源，例如对象的 Outer、Class 或 ObjectArchetype。当此函数退出时，Object 保证包含存储在磁盘上的数据。 * 参数 Object：要为其加载数据的对象。如果此对象的数据未存储在此 FLinkerLoad 中，则将调用其 Linker 的Preload。如果对象已经加载（如未为对象设置 RF_NeedLoad 标志所示），则跳过数据序列化，因此可以安全地调用已经加载的对象。请注意，此函数假定对象已根据其初始化模板对象。如果 Object 是一个 UClass 并且已经创建了类默认对象，则也为类默认对象调用 Preload。

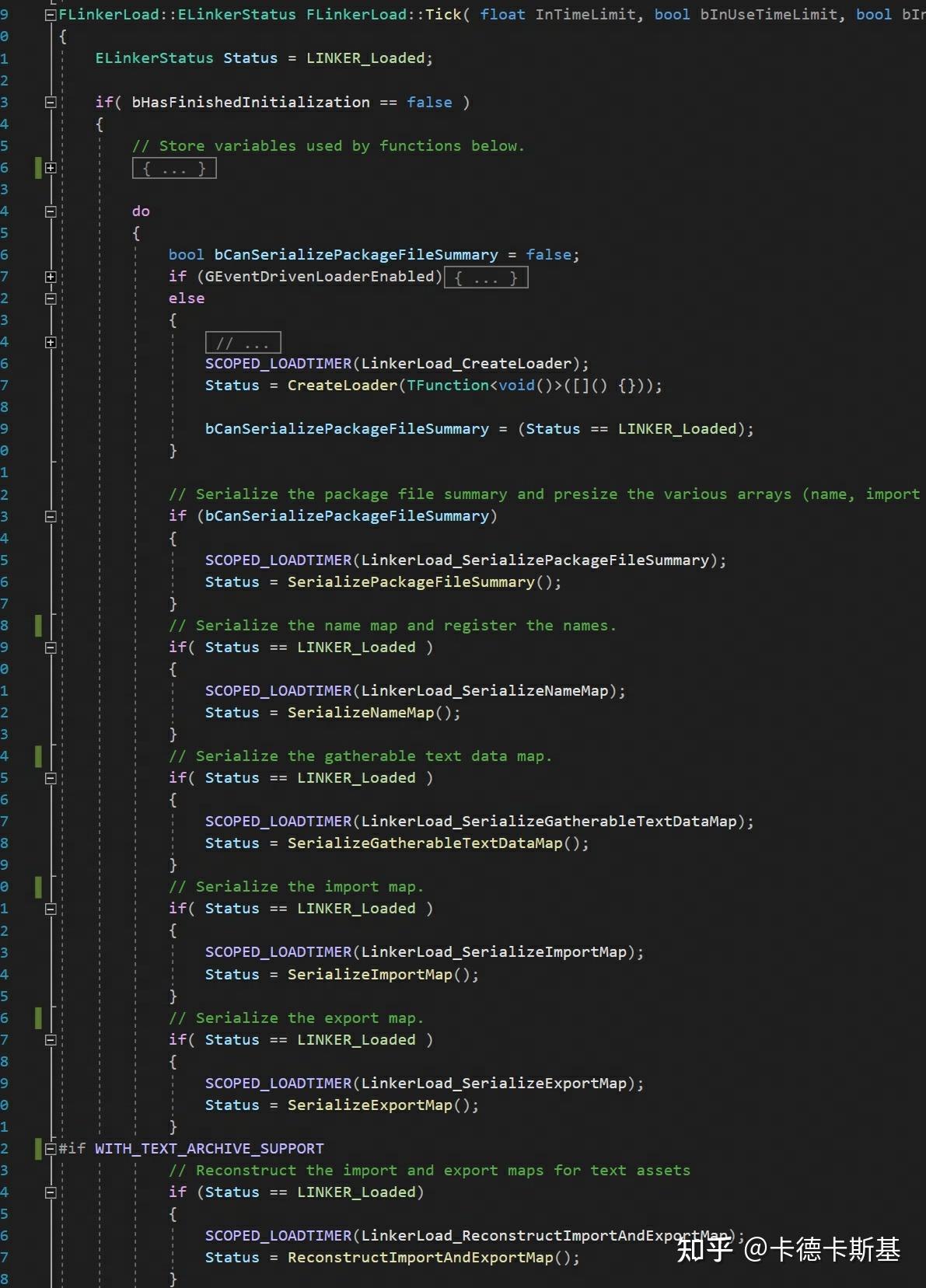

FLinkerLoad::Tick * 各种反序列化操作 * FLinkerLoad::ELinkerStatus FLinkerLoad::Tick( float InTimeLimit, bool bInUseTimeLimit, bool bInUseFullTimeLimit, TMap, FPackageIndex>* ObjectNameWithOuterToExportMap)


FArchiveFileReaderGeneric

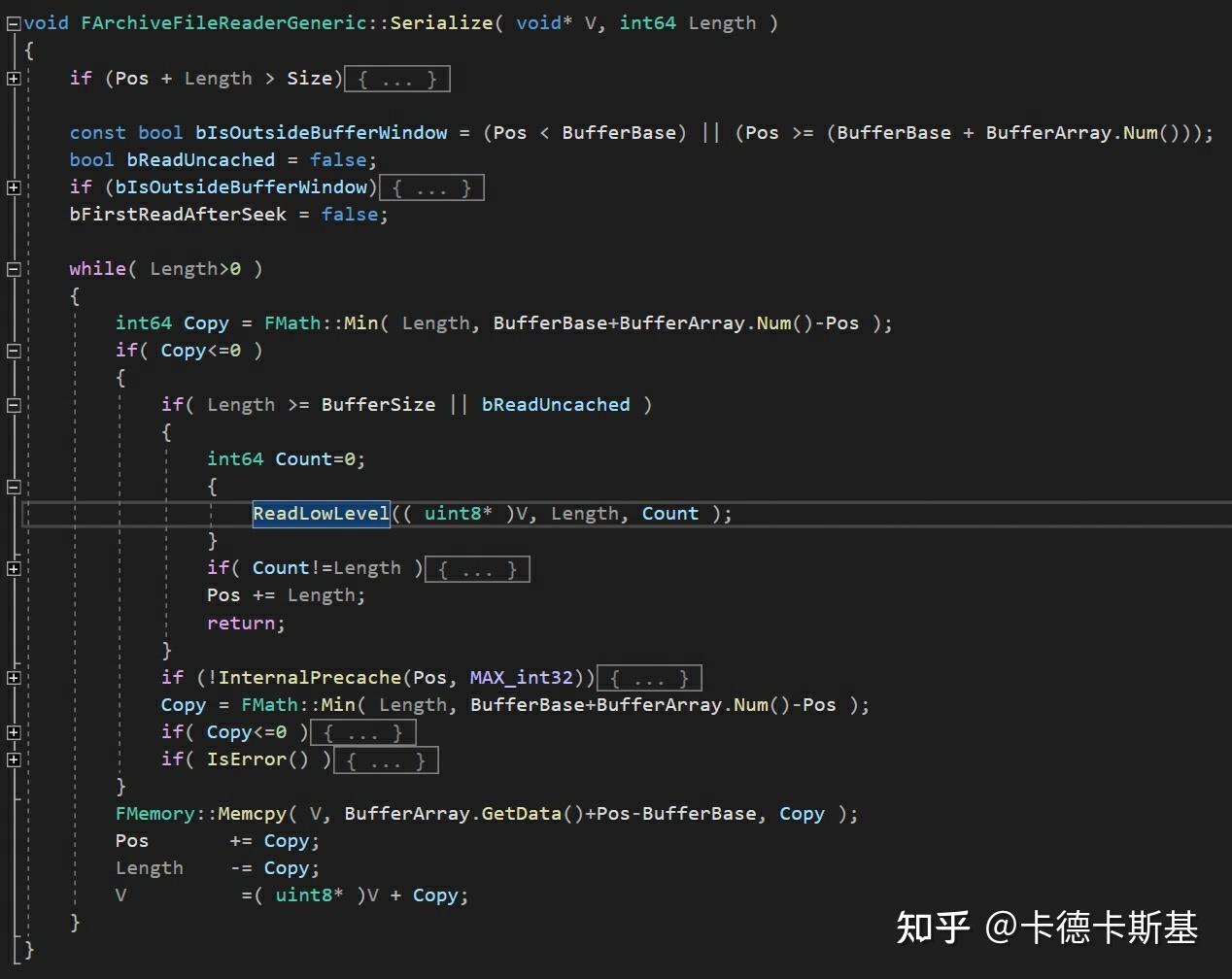

继承自 FArchive，负责从数据流中读取数据赋值给目标。底层调用平台兼容性的 FPlatformMemory::Memcpy 进行内存拷贝。

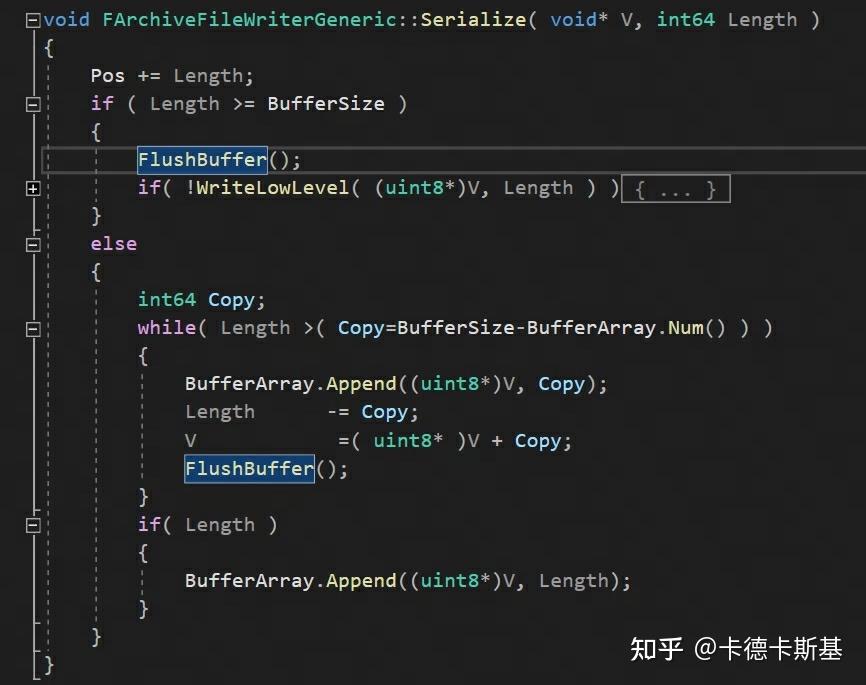

FArchiveFileWriterGeneric

继承自 FArchive，负责把数据写到数据流中。底层调用平台兼容性的 FPlatformMemory::Memcpy 进行内存拷贝。
